检测及排除机动车前照灯故障方法
来源:本站整理  作者:佚名  2012-06-11 11:02:26


三、前照灯发光强度和光轴偏斜量的检测方法



按照前照灯检测仪的结构特征与测量方法不同,常用汽车前照灯校正仪可分为聚光式、屏幕式、投影式和自动追踪光轴式 4 种类型。在使用时,应根据相应检测仪规定的步骤进行检测,下面以聚光式前照灯检测仪为例介绍机动车前照灯的检测方法。



1.检测前的准备

(1)在前照灯检测仪不受光的状态下,调整光度计和光轴偏斜量指示计是否对准机械零点。若指针失准,可用零点调整螺钉调整在零点上。

(2)检查聚光透镜和反射镜的镜面上有无污物或模糊不清之处,若有,可用柔软的布料或镜头纸擦拭干净。

(3)检查水准器的技术状况,若水准器无气泡,应进行修理或更换。若气泡不在红线框内时,可用水准器调节器或垫片进行调整。



(4)检查导轨是否沾有泥土等杂物,若有,应扫除干净。



(5)清除被检机动车前照灯上的污垢,保持轮胎气压符合汽车制造厂的规定。前照灯开关和变光器应处于良好状态。汽车蓄电池和充电系统应处于良好状态。



2.检测方法

(1)将汽车沿前照灯检测仪导轨垂直方向驶近检测仪,直到前照灯与检测仪受光器达到规定的检测距离(3m)。

(2)用汽车摆正照准器使检测仪与被检汽车对正。

(3)打开前照灯,用前照灯照准器使检测仪与被检前照灯对正。

(4)将“光度·光轴”转换开关拧向光轴一边。

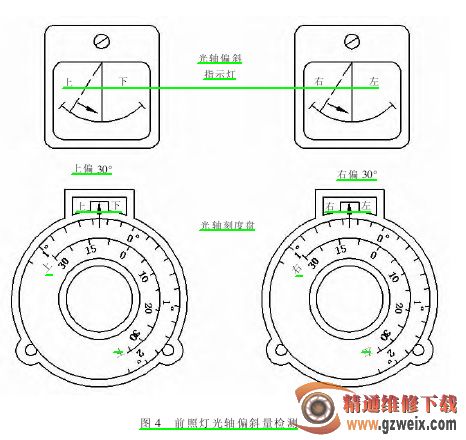

(5)转动光轴刻度盘,使光轴偏斜指示计的指示值为零,此时光轴刻度盘上的指示值即为光轴偏斜量,如图 4 所示。

(6)保持光轴刻度盘的位置不动,将“光度·光轴”转换开关拧向光度一边,此时光度计的指示值即为被检前照灯的发光强度。



3.检测注意事项

(1)检测时,必须使前照灯检测仪与被检车辆对正,否则会引起较大的测量误差。

(2)检测时,应按照前照灯检测仪的使用要求,使仪器与前照灯的距离符合规定。

(3)检测调整双光束前照灯时,应以近光灯光束为主。

(4)在检测调整光束上下位置时,必须以前照灯的等高线为基准。车辆的高度不同,光束向下的标准偏移量也不同。
