分析压缩空气供应装置的选择及管道布置方案
来源:本站整理  作者:佚名  2012-07-30 11:03:59


三、空压机和管道的布置

1.空压机的布置

空压机的位置是一个很重要的因素。应尽量将他安置在具有充足的洁净、凉爽、干燥的空气的地方。必要时可将进气口伸向室外。为了提高效率,进气口和空压机之间的距离应尽量缩短。不可将空压机进气口安装在靠近蒸汽出口或其他产生水分的地方。空压机本体距离墙壁或障碍物不得少于 30cm,以保证空气能在空压机周围循环,便于正常冷却。空压机必须保持水平,并应尽可能将空压机安装在靠近需要使用压缩空气的地方。从该企业的布置来看,基本符合了以上要求。



2.管道的布置

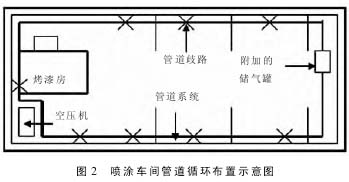

所有的管道在安装时,都应向空压机的储气罐倾斜,或者在每个支路的末端安装一个排水支管,用以排泄压缩空气总管中的水分。如果厂区是狭长形的,可将管路系统形成循环,也就是将管道从储气罐开始,环绕车间后又回到储气罐,形成一个完整的回路,这样可以大幅度降低压力损失。所以建议该企业在压缩机的另一端安装一个储气罐,以减少压力降和起动频率。其布置形式如图 2 所示。



随着汽车保有量的不断增加,许多维修企业的规模不断扩大,再加上一些新开企业,如果在空压站的建设和管道的布置上不考虑其相应配置和安装方案,就会大大降低企业的生产效率和维修质量,甚至会导致企业客户不断流失,所以在建设或扩大前各方面的充分考虑显得至关重要。
