分析及维修解放运输车前轮摇摆故障
来源:本站整理  作者:佚名  2012-08-16 08:07:59


前轮摇摆现象是一个复杂的振动问题。解放 CA1121J 型运输车的前轮、前轴和转向传动机构通过非独立悬架与车架相连,从而组成一个复杂的振动系统。为便于分析,可将该振动简化为前轮在水平面内绕主销的摆振,造成如图 1-a 所示的汽车走“蛇行”轨迹;前轮在垂直平面内绕纵轴线的角振动,即车轮的上下跳动,造成如图1-b 所示的行驶轨迹;如两种振动同时存在,前轮的运行轨迹即为断断续续的曲线,如图 1-c 所示。

当前轮受外界干扰力时,前轮的弹性系统产生位移变形;当外界干扰力消失时,由于弹性元件内部的摩擦阻力、相互配合件之间的摩擦阻力的作用,使前轮的振动成为有阻尼的衰减振动;若外界干扰力以一定的频率作用于前轮,振动现象便持续下去;当外界干扰力的频率与前轮的固有频率相同时,则发生强烈的共振现象。



造成CA1121J型运输车前轮摇摆的结构因素是多方面的,除与结构设计、制造和维修工艺有关外,在使用中出现前轮摇摆故障,多与转向机构松旷、前轮定位失常,前轮质量不平衡、轮胎气压及自激振动等因素有关。



一、转向机构松旷的影响

从 CA1121J 型运输车前轮结构上分析,在外界偶然干扰力作用下,前轮在运动学和动力学上形成稳定和不稳定的内在因素,两者相互联系又相互制约。当前轮振动时,由于系统的弹性及阻尼(机件间的内摩擦及回正力矩)作用,使振动成为衰减振动,也称阻尼振动。当系统的阻尼适当时,前轮返回中间位置保持直线行驶状态,汽车处于稳定状态。



转向机构各配合副调整过紧,虽然使阻尼作用增大,稳定效应提高,但会降低传动效率,同时加大了零件的磨损。各配合副过松,如转向传动机构中各球节的松旷,轮毂轴承松旷、主销与衬套间隙过大,转向机固定螺栓松动等,均会使阻尼作用明显下降,振动的位移量加大,导致前轮摇摆加剧。



二、前轮定位失常的影响

为保证汽车直线行驶的稳定性,CA1121J 型运输车的前轮定位参数,设计为主销内倾角6°,主销后倾角1°30',前轮外倾角 1°,前束值为 2~6mm。如果这些参数在使用或维修中发生了较大的变化,例如前轴弯曲或扭曲、车架变形、钢板弹簧下沉过多或折断,前束调整不当,前钢板 U 型螺栓松动以及前后吊耳销与衬套磨损过甚等,都将导致前轮定位失常,降低了转向传动机构的刚度,使前轮稳定力矩减小,前轮绕主销振动的固有频率降低,稳定效应变差,使共振现象提前出现,造成前轮摇摆。



三、前轮旋转质量不平衡的影响

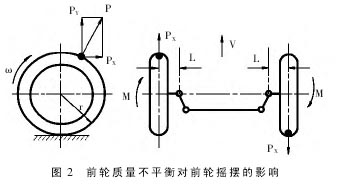

研 究 表 明 , 某 些 情 况 下 ,CA1121J 型运输车前轮旋转质量不平衡带来的干扰对前轮摇摆影响很大,如图 2 所示。



假设,车轮在旋转时,其不平衡质量m,位于半径为 r 的圆周上,车速为 v,前轮旋转的角速度为 ω,其不平衡质量引起的离心力为:



P=mv2r=m·ωz·r

其水平分力为:

Px=P·cosωt=m·ω2·r·cosωt

与力臂 L 形成的力矩:

M=m·ω2·r·L·cosωt



使前轮在水平面内绕主销转动,且该力矩按余弦规律变化。

垂直分力:

Py=P·sinωt=m·ω2·r·sinωt



使前轮在垂直平面内上下跳动,且该力按正弦规律变化。



实验表明:CA1121J 型运输车前轮周缘上有 0.1kg 的偏重,车速为60km/h 时,产生的离心力为 6kg,车轮失衡值为 4800g·cm,造成前轮摇摆。尤其是左右两轮偏重位置相差180°时,摇摆最为严重,并随车速的增高而加剧。
