一、基本组成

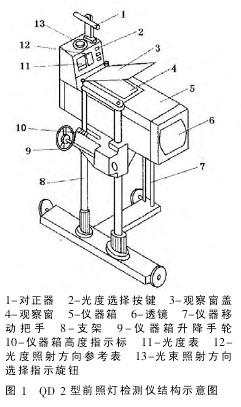

QD-2 型前照灯检测仪属于屏幕式结构，其外形如图1所示。仪器由支架、行走机构、仪器箱、仪器箱升降调整装置以及对正器等部分组成。支架是检测仪的基础件；行走机构由 3个车轮组成，以便移动仪器；仪器箱是该仪器的主要组成部分，由箱壳、屏幕、透镜以及光束照射方向选择旋钮等组成；仪器箱升降调整装置可以调整仪器箱的离地高度，并有高度指示标，可以准确地调整其高度；对正器用来观察仪器与被检车辆的相对正确位置。

光度指示装置如图2所示，由电源开关、电源欠压指示灯、光度表、按键开关以及调零装置等组成。

当仪器不工作时，电源开关应断开，光度表指针应处于零位。否则，应调整光度表调零旋钮，将表针调回零位。当电源接通后，光度指示装置即可工作。

按下远光Ⅰ按键，可测 0~40000cd 的光度。在仪器不接受光源的情况下，即使按下远光Ⅰ按键，光度表指针也应处于零位。否则，应转动远光 I 调零旋钮调零。

按下远光Ⅱ按键，可测 0~20000cd 的光度。在仪器不接受光源的情况，即使按下远光Ⅱ按键，光度表指针也应处于零位。否则，应转动远光 II 调零旋钮调零。

按下近光Ⅲ按键，可测 0~l000cd 的光度。在仪器不接受光源的情况，即使按下近光Ⅲ按键，光度表指针也应处于零位。否则，应转动近光Ⅲ调零旋钮调零。

当欠压指示灯亮时，表示电池亏电，应更换电池。

二、仪器使用

1.检测前准备

1）检测仪的测前准备

在前照灯检测仪不受光的情况下，检查光度表的指针是否处于零位，否则，按前面所述方法转动远光或近光调零旋钮调整。检查聚光透镜和反射镜的镜面上有无污物。若有，可用柔软的布或镜头纸擦拭干净。检查导轨是否有泥土等杂物。若有，应扫除干净。

2）车辆的准备

清除前照灯上的污垢，轮胎气压应符合汽车制造厂的规定；汽车蓄电池应处于充足电状态。

2.检测标准

以检验载货汽车 CA1091 车前照灯为例，其检验标准为：

1）汽车空载；轮胎气压符合规定；驾驶室乘坐一名驾驶员；场地平整。

2）当汽车距屏幕 10 m 时，根据最新检验标准计算（参照汽车前照灯检验标准），CA1091 型汽车前照灯近光光束明暗截止线转角或中心离地高度应为 828 mm；水平方向光束左、右偏移量均不应超过 100mm；前照灯内侧单丝远光灯光束中心离地高度应为 621~932mm；水平方向，左灯向左偏移量应不超过 100 mm；向右偏移量应不超过 170mm；右灯向左、向右偏移量均不应超过 170 mm。CA1091 型汽车为四灯制前照灯，每只灯发光强度应不低于 12000 cd。其它汽车检测标准如表 1 所示。

3.检测步骤

1）被检汽车停放在平整的检测场地上，将检测仪移至汽车正前方，使仪器的透镜镜面距前照灯配光境镜面 25~35cm。调整仪器箱高度，使其与前照灯中心离地高度一致。通过对正器观察仪器与汽车相对位置，如图3 所示。仪器应对正汽车的纵轴线，即对正器中的十字线中心点对正汽车的纵轴线，垂线左右对称。若十字线不清晰或观察目标不清楚时，可以调整对正器焦距旋钮调整。当仪器与汽车对正后，即可将其移至任一前照灯前，开始检验工作。

2）打开被检车前照灯的近光灯，光束通过仪器箱的透镜照射到仪器箱内的屏幕上，由观察窗口目视，旋转光束照射方向选择指示旋钮，使光斑（即光形）的明暗截止线左半部水平线段与屏幕上的实线重合，如图 4所示。这时光束照射方向选择指示旋钮上的读数即近光光束的下倾值。光束照射选择指示旋钮刻度盘上标有10、20、30、40、50 的数值，分别表示前照灯近光照射到距离为 10 m 的屏幕上的光束中心下倾值，单位为 cm。若下倾值不符合规定，应旋转前照灯上方的调整螺钉，使光束向上下移动，使其符合要求。

近光光束左、右偏移量从近光光斑明暗截止线的转角处与仪器屏幕上的 V-V 线不重合距离直接读数，如图 4 所示。屏幕上 V-V 线左、右分别标有 10、20、30、40、50刻线，分别表示被测近光灯射到距离为 10 m 的屏幕上时，光束中心向左或向右的偏移值，单位为 cm。若不符合规定，应调整前照灯水平方向上的调整螺钉，使光束向左、右偏移，健其符合要求。

3）近光光束照射方向检验结束后，按下近光Ⅲ按键，检验近光光束暗区的光度。该仪器将暗区的最大光度定为 625cd，在 625cd 以下为绿色区域，即合格区；超过 625cd 为红色区域，即不合格区。

4）近光灯检测结束后，对远光灯光束进行检测，变换前照灯为远光灯，远光光束照射到屏幕上的最亮部分，应当落在以屏幕上的圆孔为中心的区域，如图 5 所示。说明远光光束照射方向符合要求。否则，若上、下或左、右偏移，均应调整。

5）远光光束照射方向检验结束后，检测远光灯的发光强度。按下远光 Ⅰ 按 键 ， 若 发 光 强 度 不 超 过20000cd，应再按下远光Ⅱ按键，检测远光灯最小亮度是否符合规定。该仪器将远光最小的亮度定为 15000cd，超过 15000cd 为绿色区域，即为合格区；低于 15000cd 为红色区域，即为不合格区。当亮度大于 20000cd 时，光度表以远光Ⅰ读数为准，当亮度低于 20000cd 时，以远光Ⅱ读数为准。
