国产轿车自动变速器维修技术讲座（175）

来源：汽车维修技师作者：佚名 2018-03-05 09:16:11

    （七）电控原理图与诊断操作规范
    1.TCU拆卸和安装

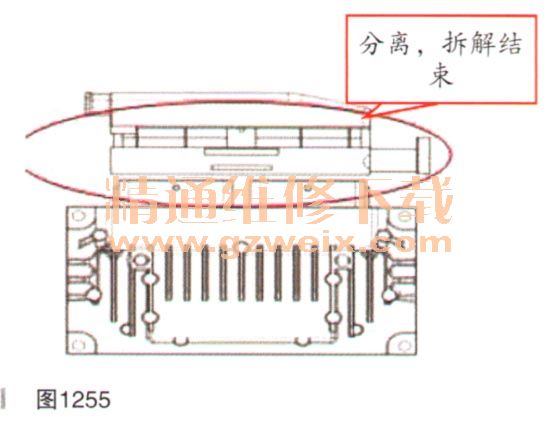

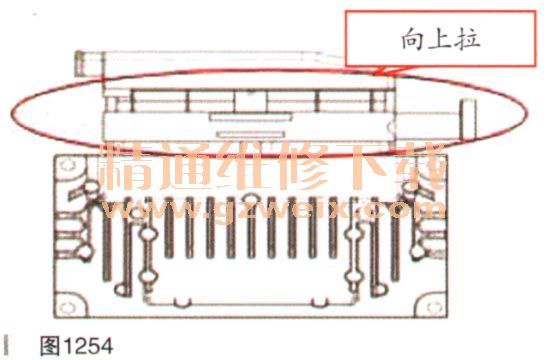

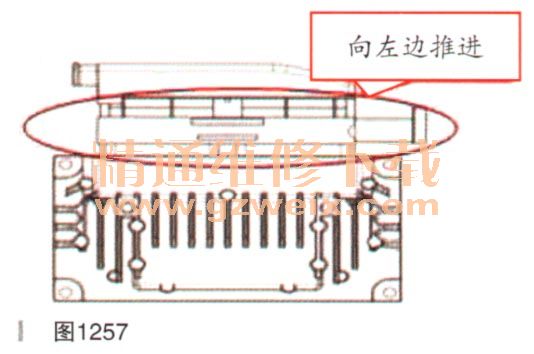

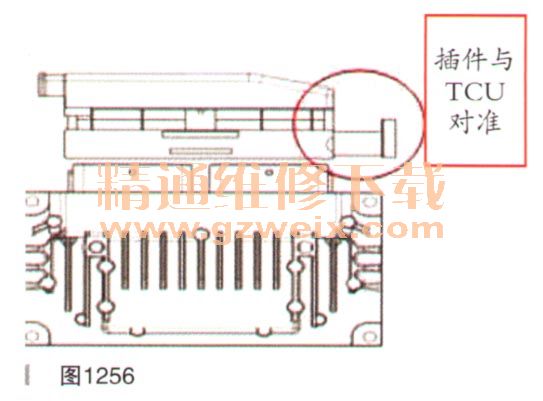

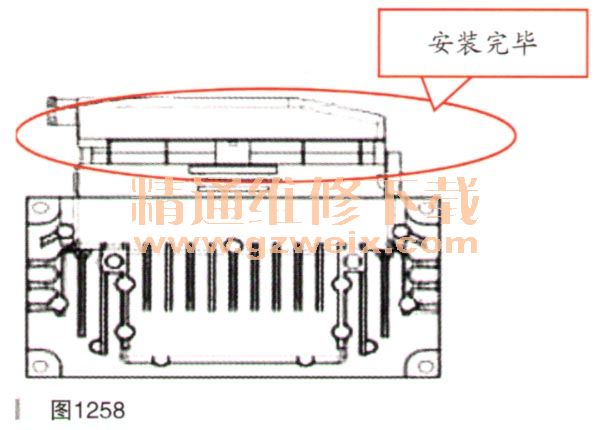

    ①TCU接插件插接说明。拆卸TCU时，如图1253～图1255所示操作，安装TCU时，如图1256～图1258所示操作。

    注意：
    a．连接或断开TCU前，应将蓄电池电源断开。
    b．在插拔TCU时，不能弯曲或损坏插针端子，安装前要检查插针是否弯曲或损坏。

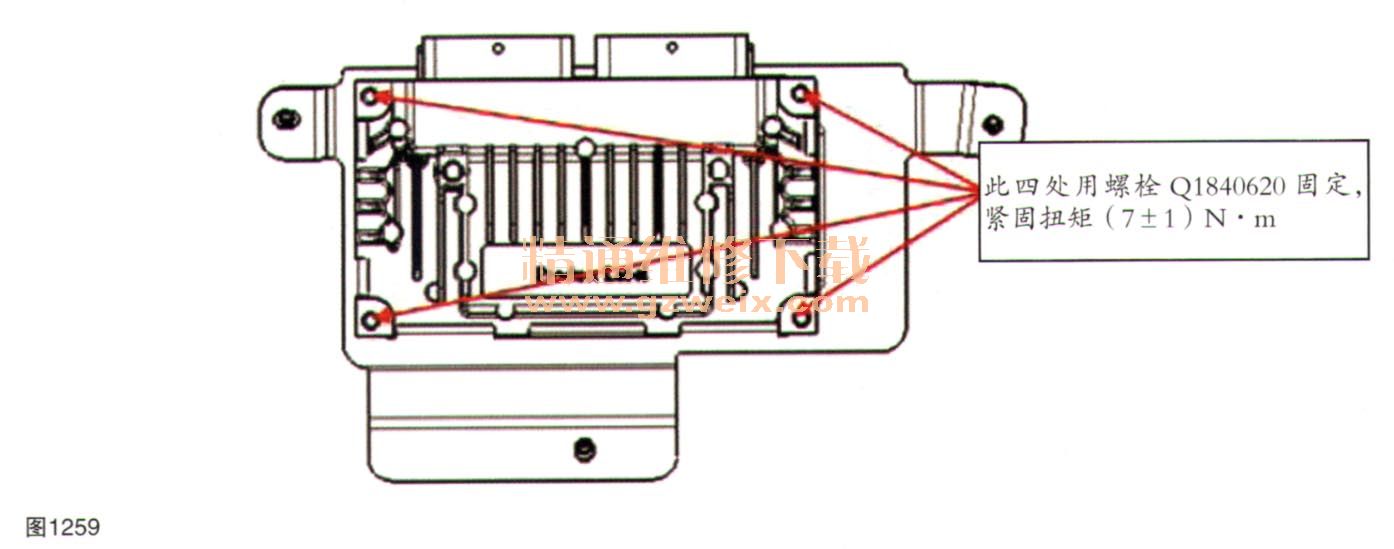

    ② TCU拆卸与安装方法。将TCU插接件拔下，按照图1259所示位置，拆下TCU固定的4颗螺栓，将TCU取下。安装时与上述步骤相反。注意：插拔TCU插接件时需谨慎操作，不要使针脚弯曲或损坏。

    2.TCU针脚图

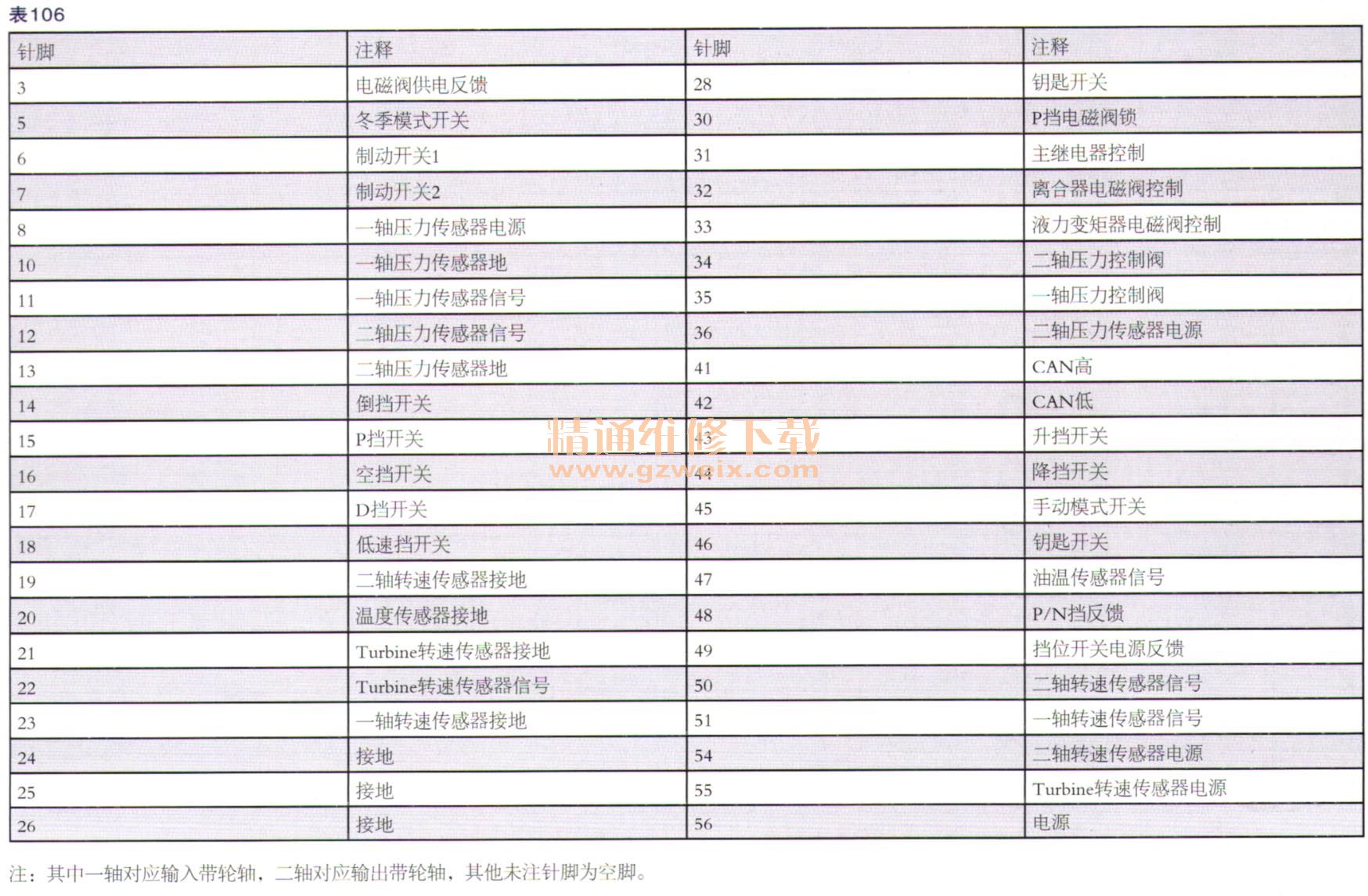

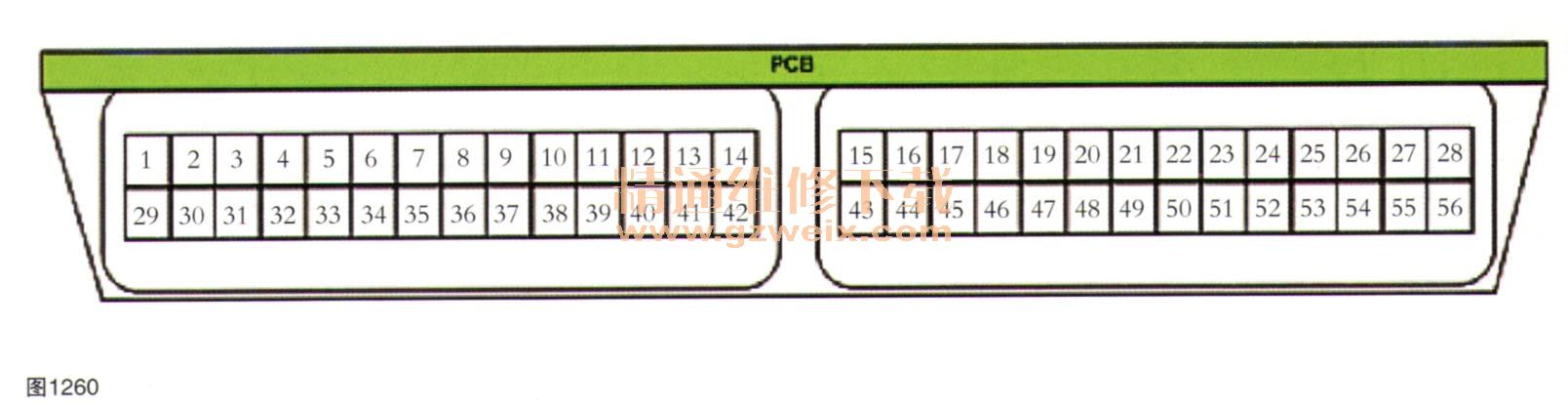

    TCU针脚图如图1260所示，功能如表106所示。

    3．故障码表

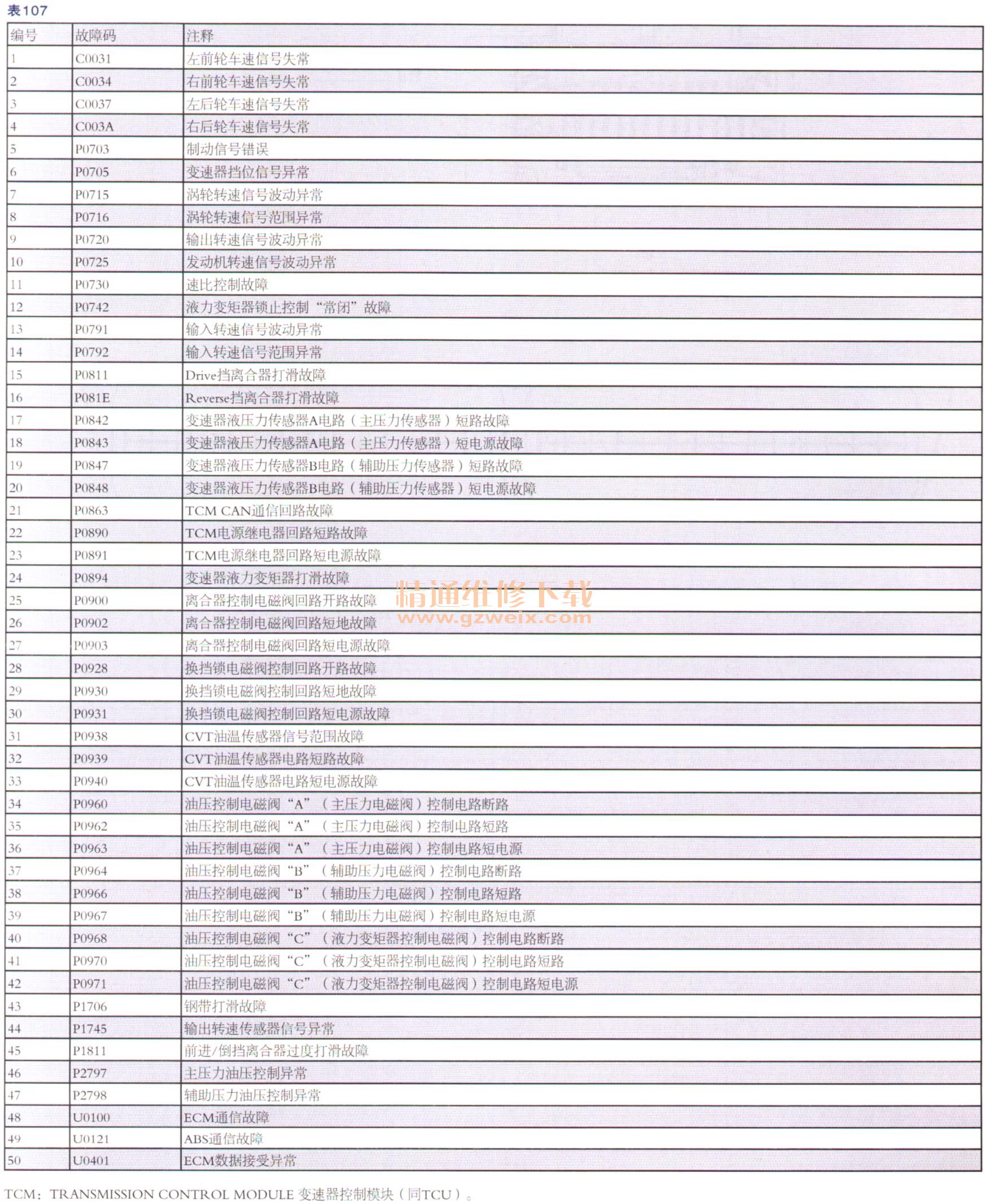

    故障码表如表107所示。
