别克新君威加装一键启动后有时无倒车影像
来源:汽车维修技师  作者:佚名  2018-03-05 08:13:59

    一辆加装了一键启动功能的2013年别克新君威。该车由于有时倒车无倒车影像进厂维修。

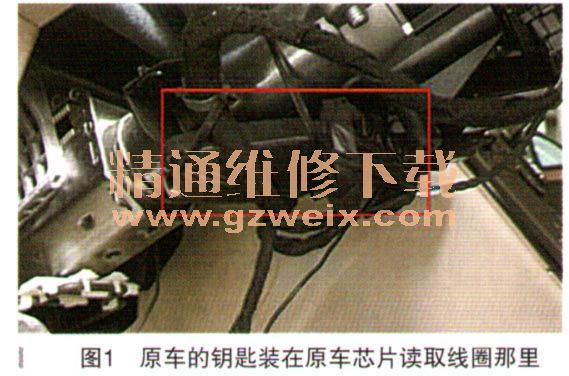

    故障诊断:无倒车影像,根据从简到繁的原则,首先查看了挂倒挡,倒车灯是亮的,倒车摄像头后视照明灯亮了,但是屏幕无任何的显示,按下DVD电源开关,DVD屏无任何反应也无任何显示,按下一导航、主屏幕键,也无任何显示。询问车主,车主说无倒车影像的时候,DVD也不工作,而且说有时候锁了车,开关左前门数次就正常了。原因很清楚了,有时候DVD无供电导致无倒车影像。此车是加装了一键启动的车,加装一键启动的车,原车芯片必须装在原点火开关线圈那里,起到解除原车芯片防盗认证的作用,然后就是通过加装的一键启动ECU与后配的钥匙来认证接通ACC、ON、电源,按下一键启动按钮后启动车辆。拆开仪表下的护板,见到原车钥匙确实装在方向盘下(如图1红圈内),而一键启动ECU则根据加装的点火开关不同的操作规程来启动、关闭某些供电。依音响用电量功率大可知,一键启动ECU的音响ACC电源应该为两个最大继电器中的一个供电,由于故障是在车钥匙离车近距离自动开锁、关锁(该ECU配备靠近白动开锁/远离自动锁车功能)后出现,那么主要问题应该是继电器触点经常吸合、放升后产生氧化而吸不稳或者电阻过大产生的故障,解决问题就要更换这两个继电器。

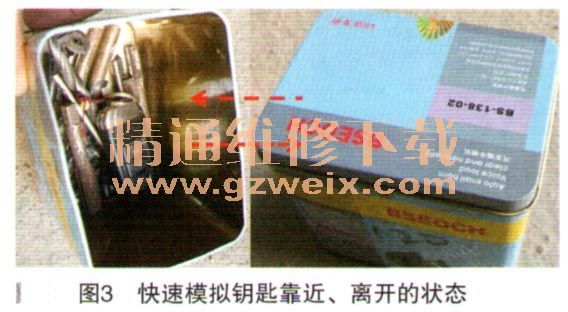

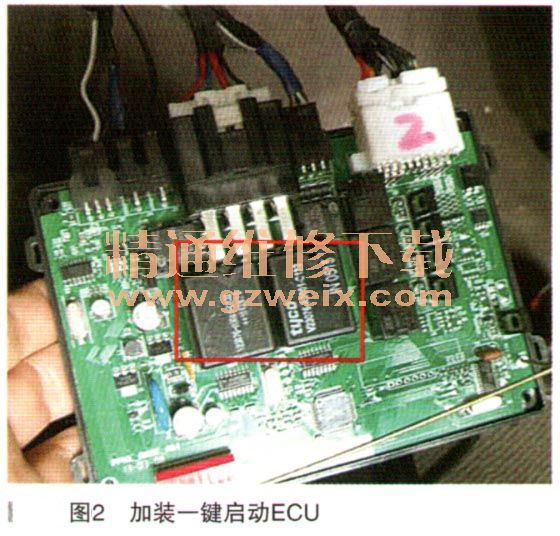

    故障排除:更换两个同型号的继电器后(图2红圈内的两个),模拟故障产生的环境。利用电磁波遇金属阻断的原理,用如图3的喇叭铁盒把钥匙放进去,在车旁打开、盖上铁盒上面的盖,来模拟钥匙靠近、远离的情景。因为打开盖后,钥匙与一键启动ECU能够白由通信,关上盖子后,钥匙在密封空间里无法发送、接收电磁波,钥匙与ECU之间无法通信。我们在1分钟内模拟超过20次再无启动后尤倒车影像到的故障现象,证实故障解决。

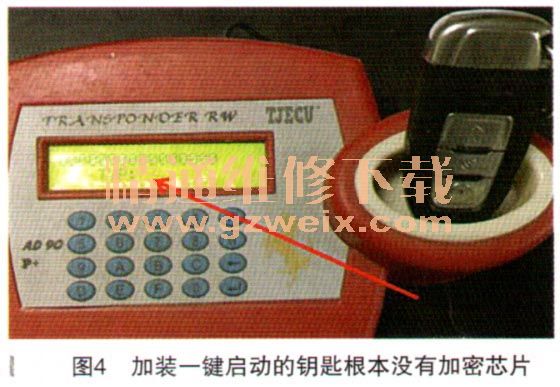

    故障总结:(1)这个故障不难,充分了解加装一键启动系统的工作原理基础后(通过按一键启动按钮的次数以及是否踏下制动踏板来激活原车的ON/ACC/ST功能),对未接触过的系统也可进行快速、准确的诊断。(2)对于加装一键启动ECU的(非原车的),由于本身把原车的防盗芯片绑在了原车的防盗线圈那里,其防盗性能已经大大减弱了(相当于只有遥控,没有发动机防盗系统了),所以不建议车主加装。且加装的一键启动钥匙是没有芯片的(如图4所示),由于原车的钥匙芯片装在原车的防盗读取线圈那里,原车的防盗性能实际上已经废除了。(3)酉己备白动开锁、闭锁的一键启动系统,在某些重要时刻,会给偷车党一个可乘之机,拿走车里面重要的物品。(4)我们在完成维修作业后,一定要用最大强度模拟故障产生的环境去试验,看看故障是否消除。(5)再次说明,对某个系统工作原理理解清楚,根本无须接触过、维修过亦可以快速诊断、锁定故障原因。
