根据以上的思路及方法检查这辆宝马5系轿车,首先发现车辆仪表板
蓄电池警示灯点亮,但无其他相关提示信息。启动发动机明显感觉
蓄电池亏电,启动时间较长且启动机转动无力。将
蓄电池充满电后重新启动,车辆无异常。将车辆放置1h后启动车辆,再次出现
无法启动的问题。用ISTA对车辆进行诊断,无相关故障码。
检查发现车辆加装过导航、倒车影像并且改装了CID。由于行车记录仪指示灯在锁车后将近1h才熄灭,为防止加装件漏电,经客户同意将所有加装件拆除。然后对
蓄电池再充电,放置1h后重新启动,但是故障依旧。

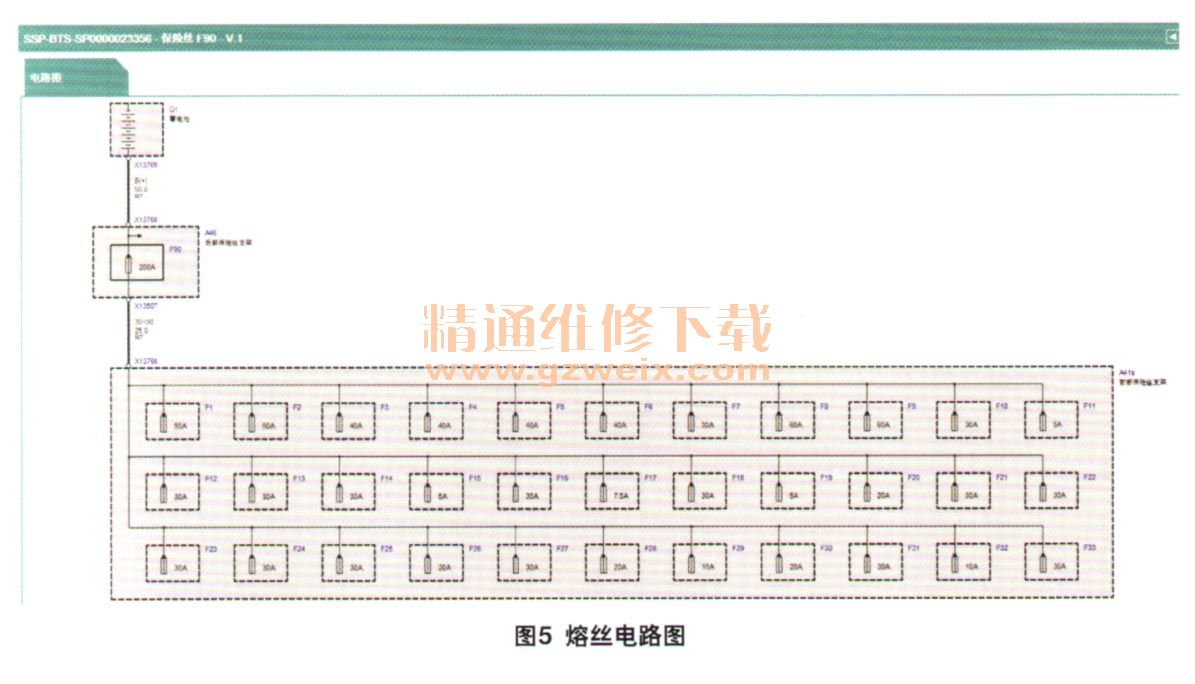

接下来测量车辆的休眠电流,待车辆进入休眠状态后(换挡杆指示灯熄灭),仍然有825.0 mA的休眠电流,可见车辆有异常放电部件。根据电路图(图5),用电流钳测量从
蓄电池正极出来的每条电源线上的休眠电流,发现从
蓄电池正极接点X13769到后部熔丝盒插接器X13768之间线束的休眠电流达到了825.0 mA,显然这是不正常的。接下来再测量插接器X13507至X13766间的线束,休眠电流仍为825.0 mA。

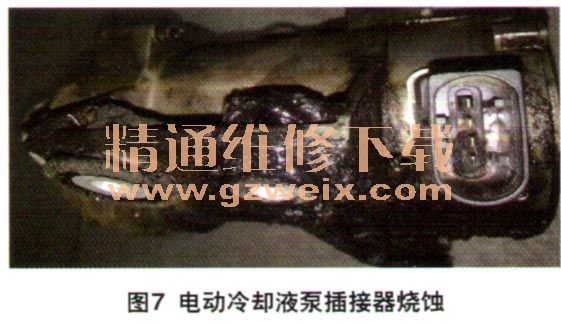

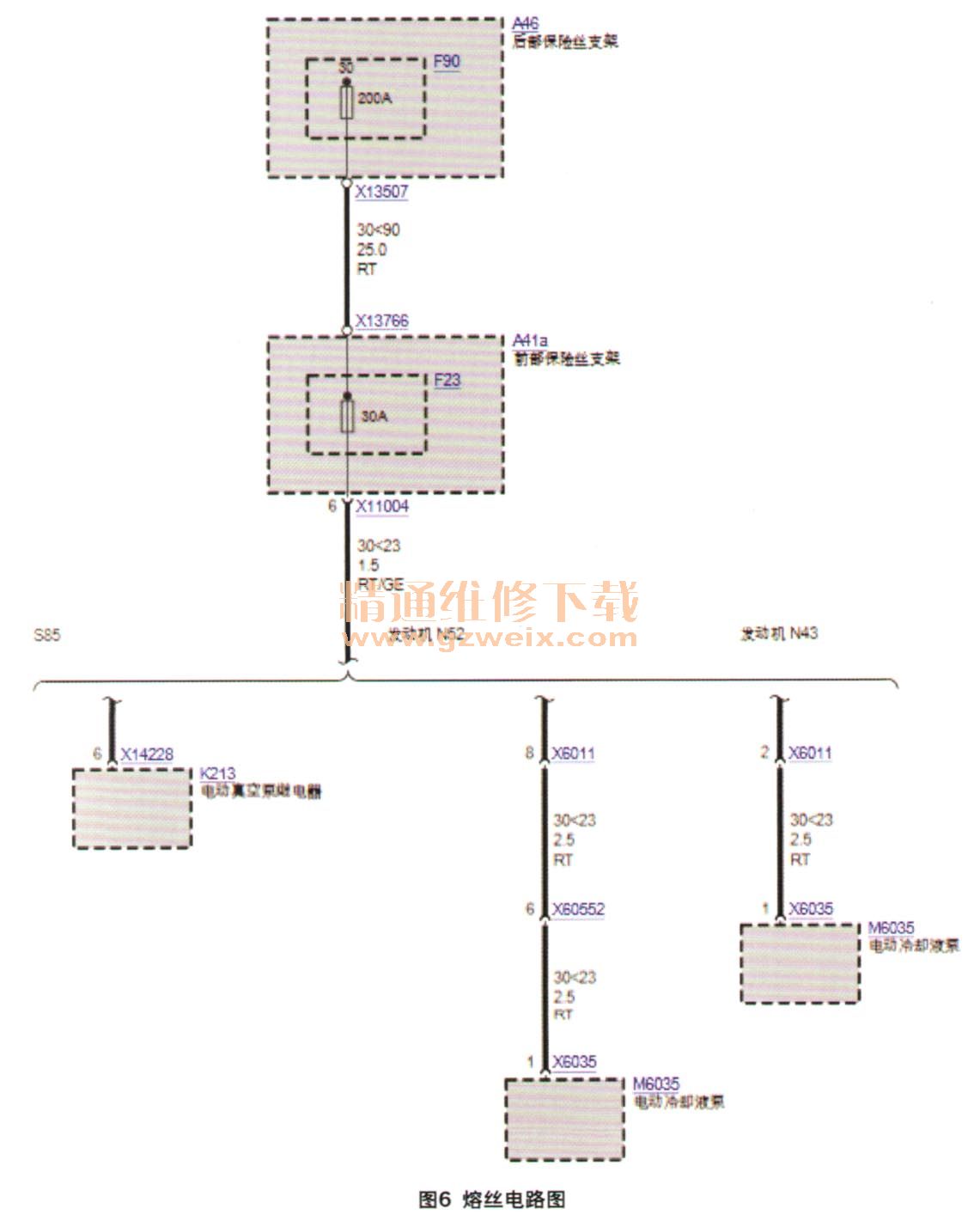

使用IMIB的电压挡逐一测量前部熔丝支架(A41 a)上各熔丝两端的电压,测得F23熔丝(30.0×10 3 mA)两端的电压为1.3 mV,其他熔丝均为0.0 mV。根据F23熔丝的电路图(图6),分别用电流钳测量熔丝下游的各个电路,发现电动冷却液泵 (M6035)所在的线路存在电流。断开电动冷却液泵上的插接器X6035,这一路线束上的电流变为正常的0.0 mA,同时发现电动冷却液泵的插接器存在烧蚀现象(图7)。
故障排除:更换电动冷却液泵和相关线束插接器后,故障排除。
