国产轿车自动变速器维修技术讲座(187)
来源:汽车维修技师  作者:佚名  2019-02-26 09:24:21



      12.DTC P0841-PO843。
    诊断说明。在使用该诊断程序前,执行诊断系统检查一车辆。有关诊断方法的概述,请查阅诊断策略。诊断程序说明提供每种诊断类别的概述。
    DTC说明。DTC P0841:变速器油压力传感器性能(如装备)。DTCP0842:变速器油压力传感器电路电压过低。DTC P0843:变速器油压力传感器电路电压过高。

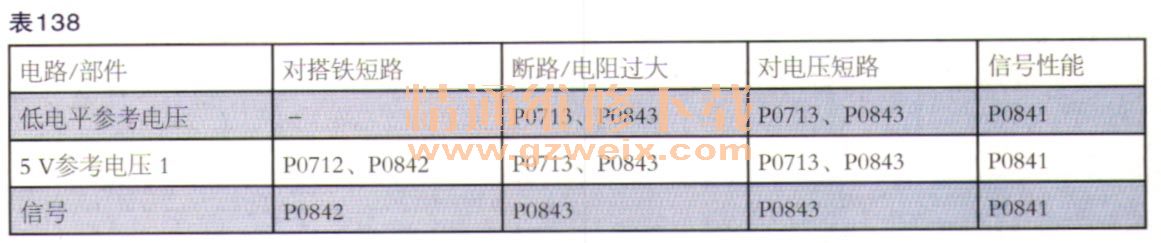

    诊断故障信息如表138所示。

    故障诊断仪典型数据。

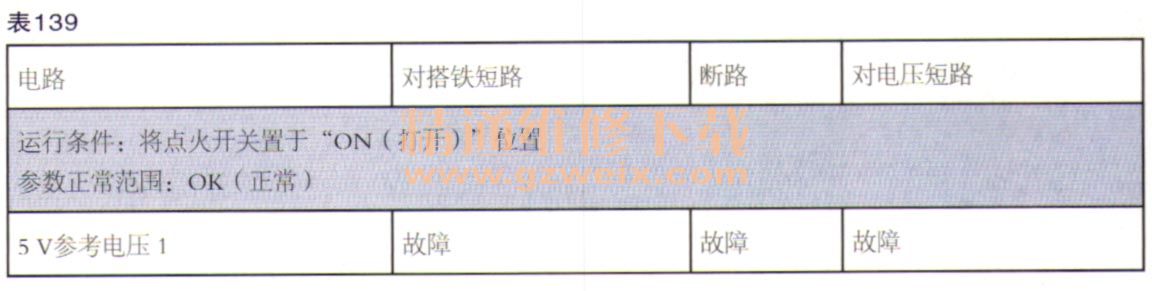

    5V参考电压1电路状态如表139所示。

    电路/系统说明如表140所示。

    B12A变速器油压力传感器是控制电磁阀总成的一部分,没有可维修零件。
    变速器控制模块向变速器油压力传感器提供信号电路、共用的5V参考电压和共用的搭铁。变速器油压力传感器与变速器油温度传感器共用5V参考电压和搭铁。如果检测到电流过大,则高电平侧驱动器1会断开。当电路故障被修复时,高电平侧驱动器1将复位。
      有关更详细的操作说明,参见电子部件的说明。
    运行DTC的条件。点火电压:8.59~31.99V。满足上述条件时,这些DTC将持续运行。
    设置DTC的条件。
    P0841。检测到特定电机扭矩对应的压力不在校准的估算压力范围内,且至少持续12s。
    P0842。变速器控制模块检测到变速器油压力传感器信号电路上的电压过低,且持续至少3s。
    P0843。变速器控制模块检测到变速器油压力传感器信号电路上的电压过高,且持续至少3s。
    设置 DTC时采取的操作。
    P0841、P0842和P0843是A类DTC。根据压力损耗计算发送的泵电机指令,以确定何时开启电机,根据电流/压力计算指令电机关闭。
    清除DTC的条件。P0841、P0842和P0843是A类DTC 。
    诊断帮助。设置此DTC时,检查故障记录,了解有关当前状况的更多信息。确保系统电压高于9.0V,因为如果系统低于此电压,特殊功能无法正常工作。EL-49742线束提供良好的B+电源和搭铁源。
    参考信息。
    示意图参考。自动变速器控制示意图。
    连接器端视图参考。部件连接器端视图。直列式线束连接器端视图。
    说明与操作。电子部件的说明。变速器一般说明。变速器部件和系统的说明。
    电气信息参考。电路测试。连接器修理。测试是否存在间歇性故障和不良连接。线路修理。
    DTC类型参考。动力传动系统故障诊断码(DTC)类型定义。
    故障诊断仪参考。参见控制模块参考,以获取故障诊断仪信息。
    专用工具。EL-49742蓄电池电压B+和搭铁源线束。J-35616GM认可的端子测试组件。有关当地同等工具的信息,参见专用工具。
