路虎揽胜运动空气悬挂不可用检修
来源:本站整理  作者:佚名  2019-11-03 08:33:24

 故障现象确认:新车PDI完成后启动车辆发现空气悬挂系统不可用,仪表无相关显示,选择高度开关指示灯熄灭。

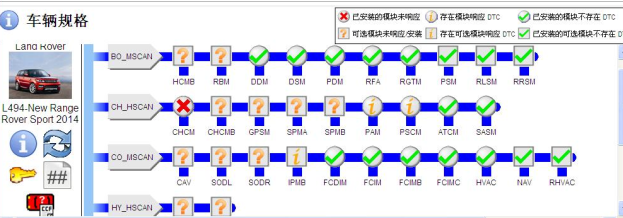

读取故障内容及SDD指导建议:用SDD读取故障代码为如下图

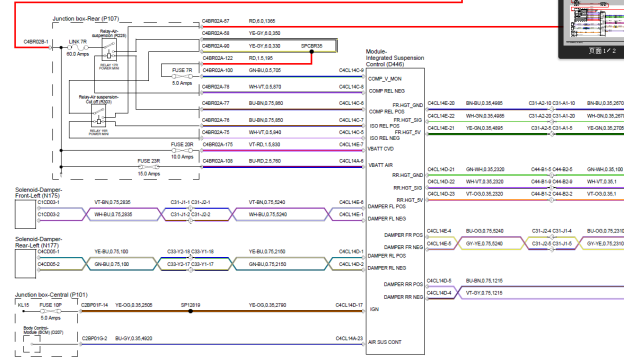

系统结构图及电路图:

故障诊断过程:

1、根据SDD读取的故障代码及查看线路图分析。首先测量CH-HSCAN和PT-HSCAN终端电阻为61.8欧姆。其电压分别为2,74V和2.28V,对地电阻为7.76千欧姆。接着测量CHCM相关线路电源、接地、网络线导通性都正常。
2、根据测量结果及SDD分析故障原因:CHCM故障需更换模组,为了进一步确定故障,调换模组试车故障依旧,并且正常车辆模组装回原车后也出现空气悬挂不可用。
3、再次测量线路,确定线路无短路现象,给车辆断电过夜,故障排除(长时间断电。中途曾断电半个小时故障未排除)
相关故障部位图片、数据流及分析:

故障原因分析:CHCM软件错乱。
故障处理办法:长时间断电。
