根据客户 描述 ， 试车发现发动机工作时发出“吱吱”的摩擦声音，发动机还有点抖动。

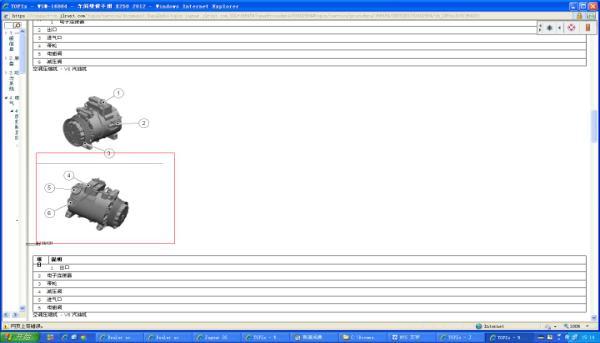

系统结构图及电路图：

故障诊断过程：用听诊器听辨，发现在空调压缩机处的噪音很接近“吱吱”噪声，关闭空调系统  ， 噪音就消失，  再开空调又有’吱吱‘噪音；拆下发动机底护板  检查空调压缩机发现有空调压缩机油漏在压缩机表面   ，目前空调制冷效果还好。拆下空调压缩机检查空调油发现油质较黑。

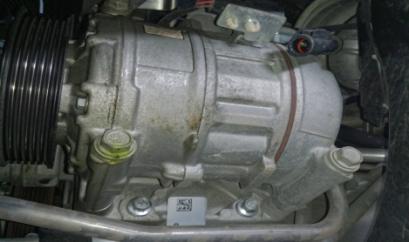

相关故障部位图片、数据流及分析：



故障原因分析： 空调压缩机内部润滑不良造成磨损后工作时发出“吱吱”噪音，需要更换空调压缩机。

故障处理办法：拆下空调管路 冷凝器   蒸发器 和空调管道中的渣质  更换空调干燥剂、重新抽真空加注冰种。启动车辆发动机噪音消失，故障排除。
