一辆行驶里程约10万km、搭载2.4L发动机的2007年产别克君越轿车。客户反映:该车发动机怠速运转时,接通空调开关,一段时间后,仪表盘上发动机冷却液温度超出正常值,同时发动机故障灯点亮。

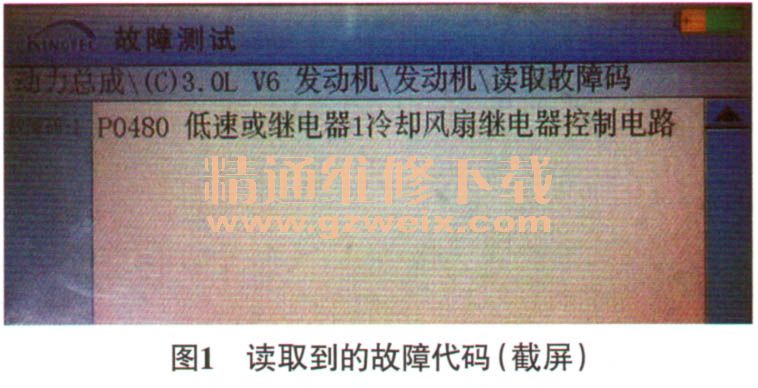

故障排除:接车后试车验证故障现象,仪表盘上发动机故障灯常亮,冷却液温度明显偏高,立即将发动机熄火。连接故障检测仪,读取故障代码,发动机控制单元内存储有故障代码P0480图1),其含义为冷却风扇1继电器控制电路故障。打开发动机室盖,发现左侧的冷却风扇不工作,右侧的冷却风扇高速运转。
根据上述故障现象并结合故障代码的提示,初步认为冷却液温度过高是左侧的冷却风扇不工作所导致,判断故障的可能原因有冷却风扇故障、发动机控制单元故障及相关线路故障等。查阅冷却风扇控制电路(图2),首先检查冷却风扇1熔丝,没有发现熔丝熔断和接触不良的现象。启动发动机,检查冷却风扇1继电器1和冷却风扇1继电器2,2个继电器均没有吸合,怀疑继电器有故障,更换继电器,并清除故障代码后试车,故障依旧。待冷却液温度完全冷却后,维修人员轻轻拨动左侧的冷却风扇叶片,发现冷却风扇转动自如,无卡滞现象;直接外接电源给该冷却风扇供电,冷却风扇运转正常,排除冷却风扇存在故障的可能。
接下来重点检查冷却风扇的控制线路,依次脱开发动机控制单元上的3个导线连接器,发现导线连接器J3表面有一层油脂物存在。由冷却风扇控制电路可知,发动机控制单元导线连接器J3端子49(图3)与2个冷却风扇1继电器座端子86相通,怀疑这2个继电器不吸合是由导线连接器J3端子49接触不良造成的。于是,维修人员对导线连接器J3的端子进行彻底清洗,清洗完毕后,脱开发动机室熔丝盒导线连接器P134,测量导线连接器P134端子C1与导线连接器J3端子49间导线的导通性,导通良好。装复各导线连接器后试车,发现左侧的冷却风扇开始正常工作,发动机冷却液温度也恢复正常,将车辆交付给客户。
