一辆行驶里程约10.3万km、搭载BDW发动机的2010年奥迪A6L轿车。该车发动机冷却液温度过高。
故障诊断:用故障检测仪检测,发动机控制单元中无故障代码存储;启动发动机,读取发动机数据流,发现当冷却液温度升高到93℃时,冷却风扇仍不运转,由此怀疑发动机冷却液温度过高是由冷却风扇控制电路故障引起的。

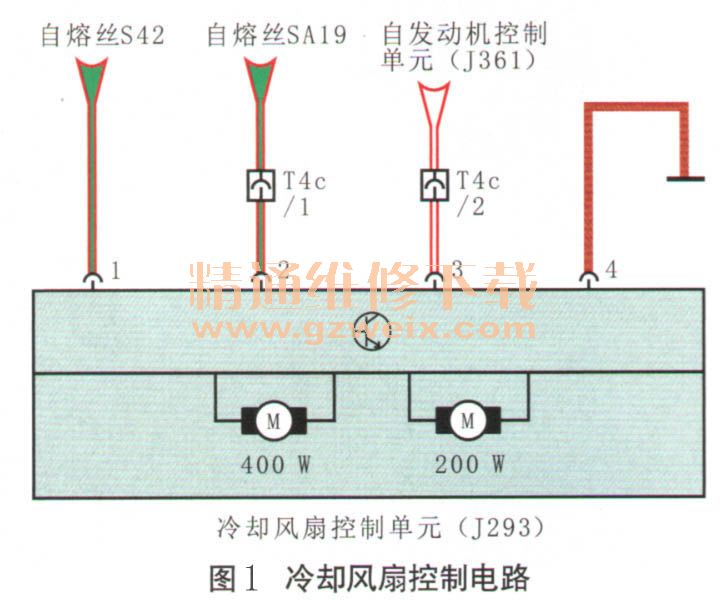

由图1可知,发动机控制单元(J361)向冷却风扇控制单元(J293)发送控制冷却风扇工作的占空比信号,由J293控制冷却风扇工作。测量J293图2)的供电及搭铁,均正常;测量J361与J293间占空比信号线的导通情况,导通良好。诊断至此,怀疑J293损坏。更换J293后试车,故障依旧。反复试车发现,当断开J361与J293间的占空比信号线时(正常情况下,此时J293进入冷却风扇紧急运行模式),冷却风扇偶尔会运转几秒后就停止了,怀疑冷却风扇存在卡滞。直接给冷却风扇供电,发现冷却风扇也是运转几秒后就停止了,由此确认冷却风扇损坏。
排除方法:更换冷却风扇。
相关资料:2017年大众、奥迪原厂维修信息系统ELSA 6.0
