仔细分析读得的故障代码,故障代码01500、故障代码01499和故障代码00979的字面含义容易理解,是指右前雾灯、近光灯及远光灯的线路存在断路或对电源短路的故障(注意:根据实际测量结果可知,这些线路并不存在断路或对电源短路的故障),但是故障代码“00927右侧端子30断路”应该怎么理解呢?“端子30”一般是指常电源端子,“右侧端子30”会不会是指右前灯光的常供电呢?由图3可知,J519通过不同端子分别给右前灯光中的灯泡供电,那在J519上会不会有1个专门为右前灯光供电的端子呢?仔细查看相关电路(图3),最终发现在J519上有2个供电端子(端子T11a/1和端子T11b/1)的导线连接器编号(T11a和T11b)与左前、右前灯光对应的J519的导线连接器编号一样,由此怀疑熔丝SB25和熔丝SB26分别为右前灯光和左前灯光供电(注意:左前驻车灯和右前驻车灯的供电熔丝刚好相关)。

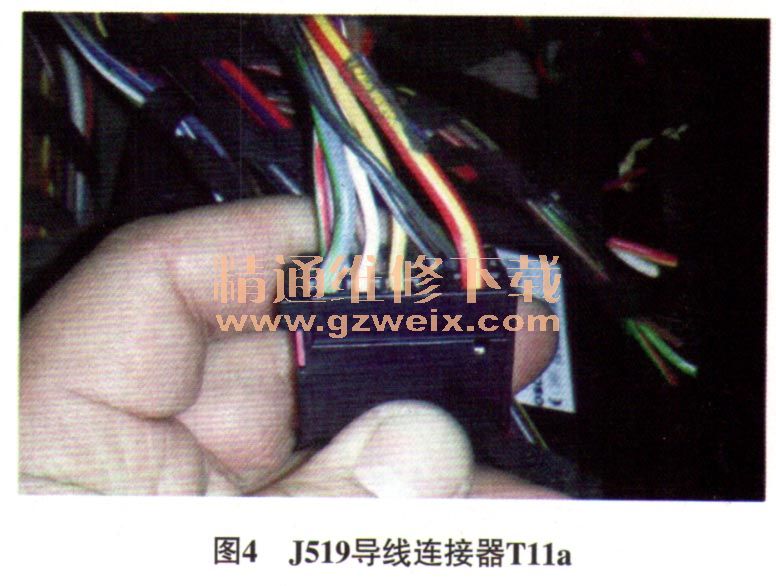

脱开J519导线连接器T11a图4),测量端子1,无电压,异常;装复J519导线连接器T11a,直接给端子1供电后试车,右前灯光工作正常,由此确定熔丝SB25为右前灯光供电。拆检位于发动机室熔丝盒内的熔丝SB25图5),未熔断,且熔丝两端均为
蓄电池电压,正常。脱开J519导线连接器T11a和发动机室熔丝盒导线连接器T40a,测量J519导线连接器T11a端子1与发动机室熔丝盒导线连接器T40a端子23(注意:资料上电路图标注的端子号为31,而实车为端子23)间导线的导通情况,导通良好;测量熔丝SB25插座输出端子与发动机室熔丝盒端子23(图6)间的导通情况,不导通,说明发动机室熔丝盒内部断路。
故障排除:更换发动机熔丝盒后试车,右前灯光工作正常,故障排除。
相关资料:2010年大众斯柯达明锐维修手册(含电路图)上一页 [1] [2]
