比亚迪元ESP故障灯点亮故障检修
来源:本站整理  作者:佚名  2020-04-01 08:35:52

 故障描述:顾客反映元在正常行驶时,组合仪表显示“请检查制动系统”, ABS 灯常亮并且车速表不工作。

故障分析:
1、 网关与线路故障;
2、 ESP 控制单元故障;
3、 轮速传感器故障;
4、 保险片、组合仪表故障;
5、 传动轴齿圈故障等。
排查步骤:
1、 根据故障显示用故障诊断思路进行维修,首先利用 VDS1000 扫描 ESP 控制模块,发现无法
进入。

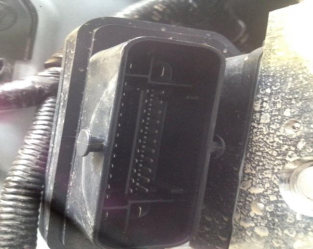

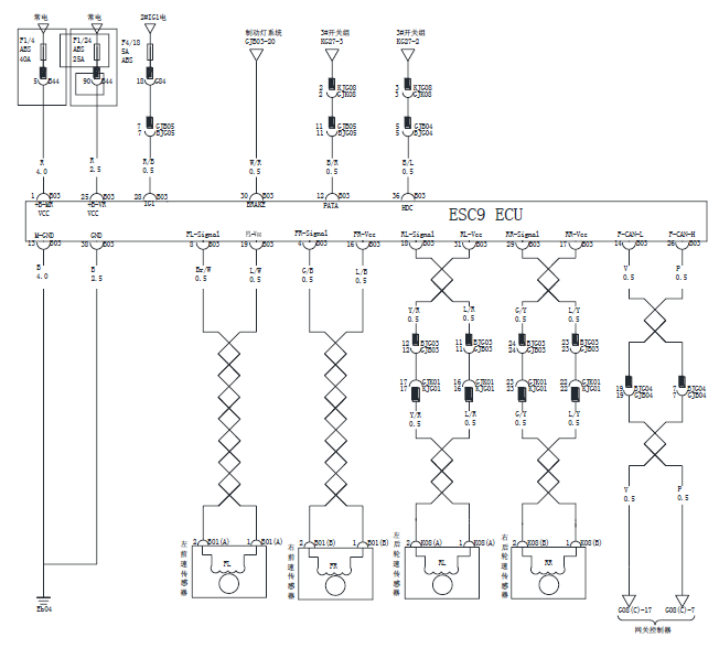

2、 参照电路图和维修手册依次检查 ESP 控制单元供电、 CAN 线、搭铁是否异常:

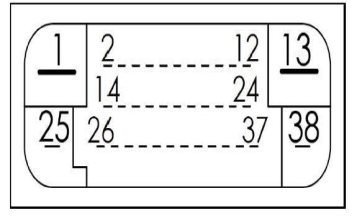

①整车上到 ON 档电,利用万用表测量 ESP 控制单元供电 B03/1、 25、 28 号针脚对地电压有 12V 正常
②测量 CAN 线电压 B03/14、 26 号针脚对地 2.5V 左右, 正常(正常情况下, CAN—H 的对地电压在 2.5V-3.5V 之间; CAN—L 的对地电压在 1.5V-2.5V 之间)
③测量 B03/13、 38 号针脚搭铁正常(小于 1 欧姆)
3、 替换 ESP 控制单元试车故障排除,由此判定为 ESP 控制单元内部故障。 更换 ESP 控制单元, 故障排除。


维修小结:
1、 维修思路:当用 VDS1000 或 ED400 检测模块无法进入系统时,首先要考虑供电、搭铁、CAN 线是否存在异常,其次再考虑是否模块本身存在故障;
2、 控制原理: 轮速传感器产生轮速信号给 ESP 控制单元, ESP 控制单元计算出车速,经过处理后发出一个 CAN 信号, 通过网关交换信息后给组合仪表,组合仪表才能显示车速和里程。
