故障分析：外后视镜上的迎宾灯点亮条件： 车辆在防盗状态下，带着合法钥匙靠近微动开关 1 米范围内迎宾灯点亮。迎宾灯的供电是常电，由 BCM 控制搭铁实现回路。

排查步骤：根据控制原理分析，初步分析是搭铁故障。可能的故障原因：

1. 线束搭铁故障；

2. BCM 故障。

按照从简到难的排除步骤，先从电路上入手，结合电路图：

a) 拔出 KJG07 插接件，故障依旧，说明仪表板线束、 BCM 正常，故障点锁定在外后视镜线束、前门线束、地板线束范围内；

b) 迎宾灯搭铁属于控制 BCM 搭铁（且此时已断开 KJG07 插接件），搭铁回路与车身电阻应为无穷大。拔下左外后视镜插接件 T03，测量 T03-12 针脚对地电阻为 20Ω，异常，拔下 TJK01插接件，测量 T03-12 针脚对车身电阻为无穷大，说明左前门线束正常。拔下右迎宾灯插件件 U03，左、右迎宾灯同时熄灭，且 U03-12 号脚对车身电阻无穷大，正常。说明右前门线束、地板线束正常。

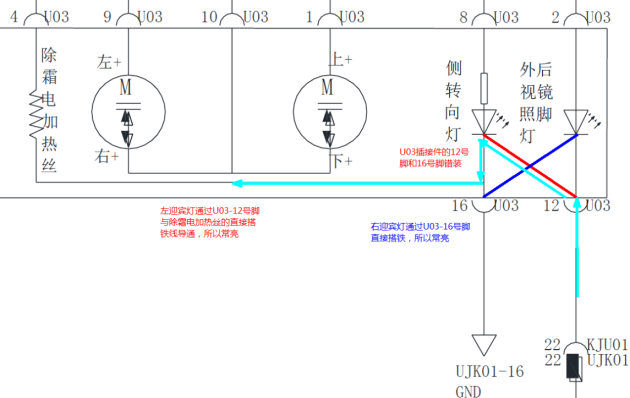

前面已经确认，左前门线束、右前门线束、地板线束均正常。故障点在外后视镜线束上。进一步检查发现，右外后视镜线束存在错装。具体如下图所示，图一为错装的右外后视镜线束 U03（黄色线束为侧转向灯搭铁线，为常搭铁），图二为正常状态左外后视镜线束插接件 T03：





维修小结：遇到电路方面故障，先掌握控制原理，然后结合电路图，梳理排查思路，可以快速诊断故障。
