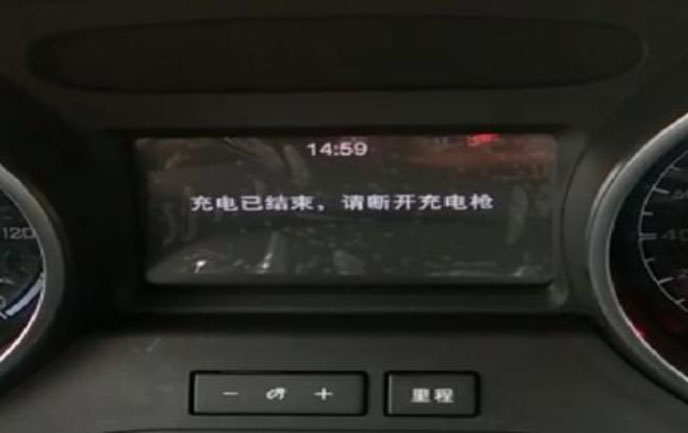

一辆比亚迪元元EV EB新车,该车交流无法充电,插枪后仪表提示“充电己结束,请断开充电枪”。
故障分析:
1、充电桩故障;
2、充配电总成故障;
3、BMS故障:
4、低压线路故障等。
排查步骤:

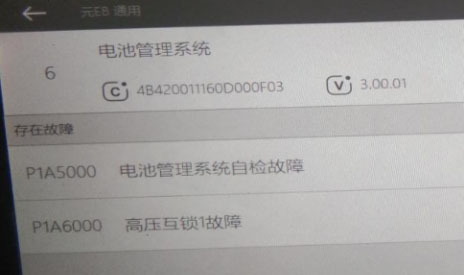

1、该车辆可以上OK档正常行驶,但不管是OK档还是OFF档都不可以交流充电。VDS2000扫描B2A0716, B2A2F09, PlA5000, P1A6000通讯类故障码(历史故障),清除后系统没有再报故障;OFF档时断开
蓄电池负极实测电压为12.83V, OK档时测量
蓄电池电压为13.88V,说明DC低压有输出可以排除DC高压输入的问题。再次重新扫描高压各模块无故障码。
2、使用随车自带的便携式充电器同样无法充电,排除充电桩的问题。

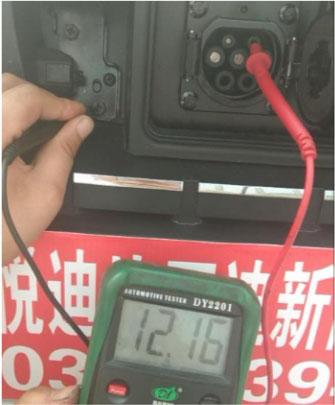

3、在OFF档时测量,车充电口CC端对地电压有12V,考虑元EB使用的是充配电总成为新技术,优先倒换充配电总成后测试故障未排除。
4、根据我们平时学习的
新能源知识,交流电充电满足的条件CC和PE阻值、CP的占空比信号等。当检查交流充电口盖自带线束端发现充电口CC (B53) 4号针脚端子与线束接触不好,大部分己分离。(上一步测量时CC对地有12V电压,但实际充电时就会出现问题、和故障现象端子虚接符合)。从新车倒换件测试后故障排除。
注:交流充电口总成备件自身线束不会显示在电路图中,实际对应的电路图中B53 (B) 2号针脚为线束母端。
维修小结:遇到故障时,需要仔细,可以从控制逻辑进行分析,便于快速解决问题。
