一辆比亚迪元EV轿车。该车直流充不了电,交流充电正常,车辆使用正常。
故障分析:
1、直流充电口故障;
2、充配电总成故障;
3、高压线路故障;
4、低压线路故障等;
排查步骤:
1、用VDS2000扫描系统,没有故障码,没有程序更新。

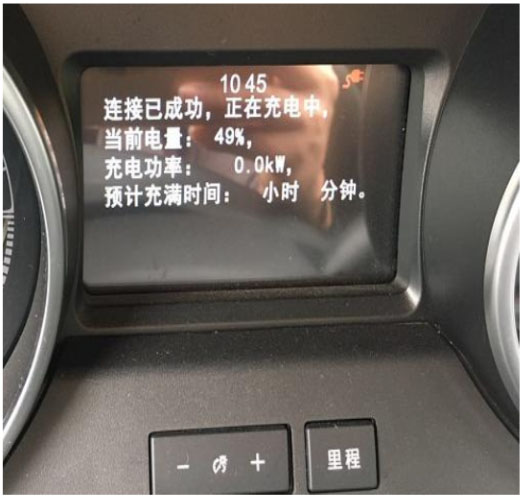

2、连接直流充电柜后,仪表显示连接成功,但是充电功率为0,充电柜显示正在充电,电压376V,充电电流为0.(可排除车辆与充电柜通讯故障)
3、怀疑直流充电正、负极接触器故障,人为给接触电器供电、搭铁能听到接触器吸合的响声,测量直流充电口正极和PTC正极导通,直流充电口负极到PTC负极不导通,判断为直流充电负极接触器故障。

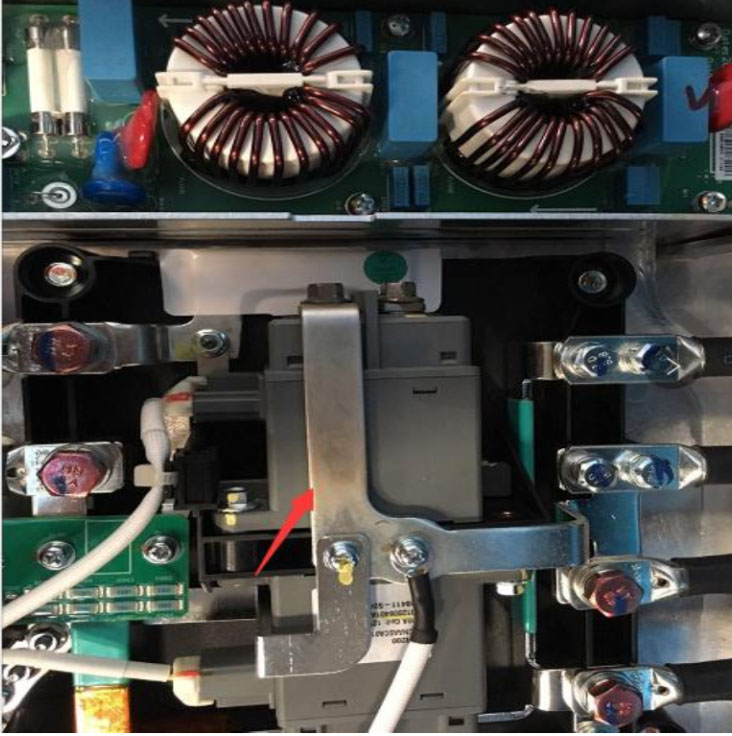

4、开盖检查,充配电总成内部连接片安装没问题,但是负极接触器连接片己烧黄,更换充配电总成故障排除。
维修小结:熟悉车辆的工作原理,才能快速的排除故障。
