比亚迪元EV天窗的遮阳帘不工作故障检修
来源:本站整理  作者:佚名  2020-06-10 09:09:09

    一辆比亚迪元EV,该车行驶后停放一晚,天窗的遮阳帘不工作,天窗工作正常。
故障分析:
    1、遮阳帘供电保险故障:
    2、遮阳帘电机接地故障;
    3、遮阳帘开关故障:
    4、遮阳帘电机故障;
    5、天窗遮阳帘模块故障;
    6、遮阳帘相关线路故障等。
排查步骤:
    1、根据由简到繁、由外到内的维修原则,首先检测保险F2/16(20A),发现保险及前端线路针脚正常。

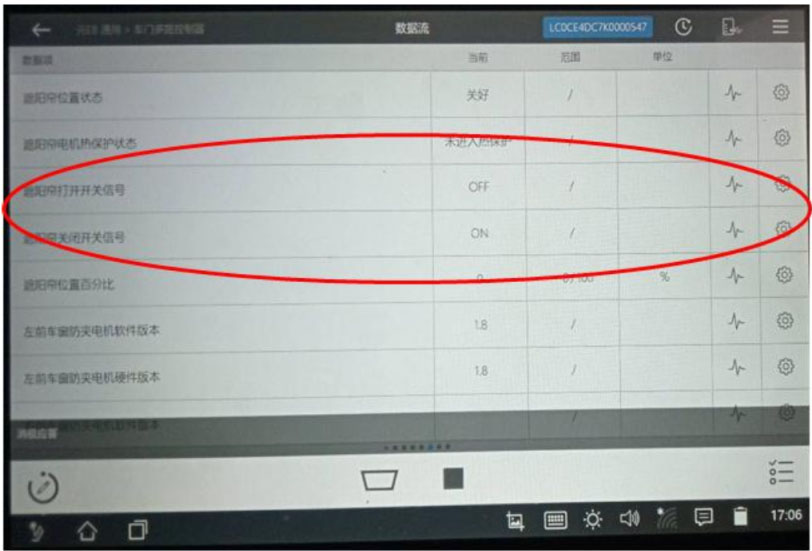

    2、用VDS2000对整车进行扫描后进入“车门多路控制器”读取数据流并对开关进行操作,信号正常,证明开关正常。
3、根据电路图分析,故障范围可以缩小至电机、线路,于是对车顶棚进行拆卸检查。
4、拆卸顶棚后测量P05插头时发现9号针脚退针,重新复位后,对各针脚进行测量均正常,连接开关试车后故障排除。

维修小结:遇到此类工作不要盲目更换电机,要先排除线路故障。
