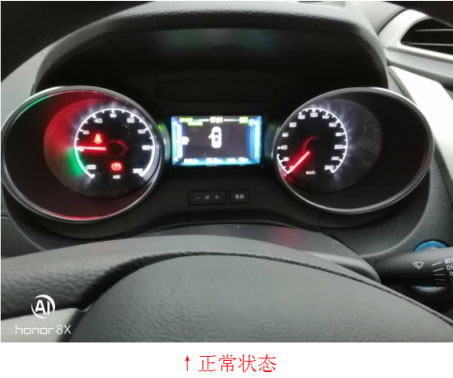

一辆比亚迪元EV (EB)新车,客户反映:该车仪表上电后显示异常,中间液晶界面无数据信息显示。
故障分析:
1、仪表程序问题;
2、线路故障;
3、仪表故障等。
排查步骤:
1、技师用VDS扫描后发现车辆没有程序更新,车辆也没有加装改装线路情况。

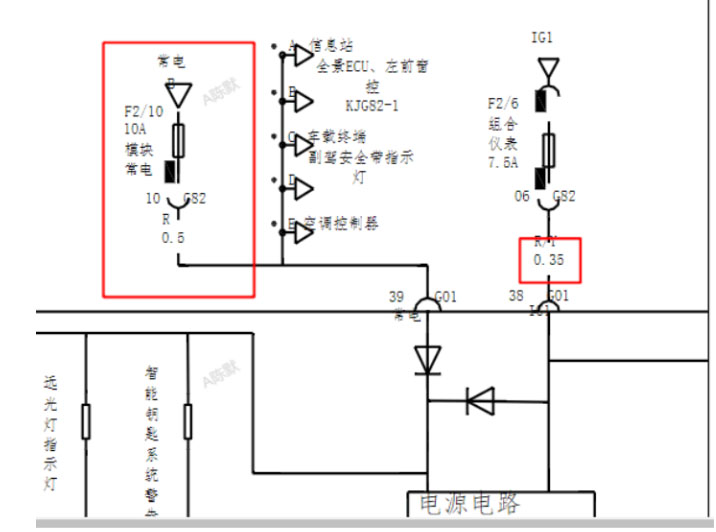

2、试更换仪表后故障依旧,技师仔细观察仪表显示,分析应该是线路故障,检查仪表供电电路,发现没有IGI电源(常电及搭铁正常)查阅电路图,检查仪表配电盒F2/6保险没有电源(摇动保险盒又有电源),检查保险正常,拆开仪表配电盒发现后面有一根黄色线针脚退针,处理后故障排除。
维修小结:对于车辆电路维修,从电路图及电路控制原理去分析故障,能更快找到故障点。
