故障分析：

    1、某个高压元件故障；

    2、互锁线路断开；

    3、低压线束问题等。

排查步骤：

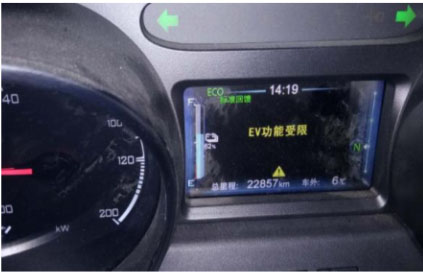

    1、客户反映车辆行驶中，踩刹车时仪表显示EV功能受限，车辆无法行驶，熄火后仪表显示请检查动力系统，重启后EV功能受限故障消失。

    2、经试车后故障存在，当故障出现时，用VDS读取BMS故障码：P1AC200高压互锁2故障，根据互锁2原理图测量互锁BMS 10和11号针脚导通，说明高压互锁正常，将万用表一端连接10号针脚，一端对车身搭铁测量为导通状态，11号针脚也一样，拔掉B28插头，测量BMS 10和11号针脚对车身还是导通状态，拔掉GJKOI插头，再测量为正常状态，发现GJK01插头有水溃。故认为线束GJK01进水对地短路，吹干GJKOI插头路试正常。





维修小结：在维修过程中根据故障现象，明确思路，一步步缩小范围，要有耐心，结合维修资料才更快的解决问题。

维修点评：对于维修互锁回路故障时，除了要检测互锁回路导通性外，还需要测量回路对地对电源是否有短路现象。
