一辆比亚迪元EV,客户反映:该车充电后,无法上OK档启动车辆。充电指示灯常亮,其它功能正常。
故障分析:
1、电池管理器故障;
2、线路故障;
3、充配电总成故障等。
排查步骤:

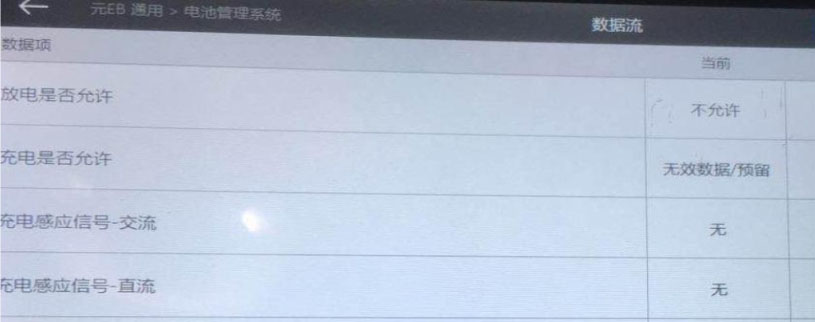

1、用VDS读取
数据流发现,在未插枪状态下有交流充电信号。测量充电连接信号(CC信号)发现对地导通,从电池管理器插头端挑出充电连接信号针脚后数据恢复正常。此时无故障现象。可判定电池管理器正常。
2、断开交流充电口与充配电总成连接插接件,测量充电连接信号依旧对地导通,排除充电口内部故障。此时测量充配电总成插头线束端充电连接信号对地不导通。可排除线路故障。测量充配电插头端发现对地导通一直有接地信号。判定为充配电总成故障。

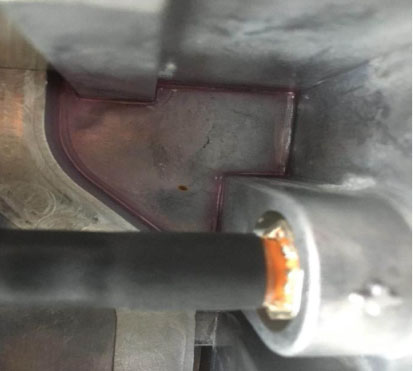

3、更换充配电总成时,发现内部渗漏防冻液导致内部充电连接信号线接地。
维修小结:使用排除法可以很快缩小故障排查范围。
