比亚迪元EA不能交流充电故障检修
来源:本站整理  作者:佚名  2020-07-07 08:36:34

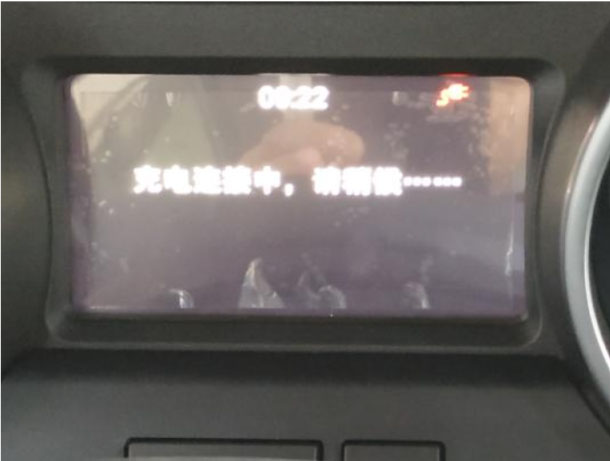

     一辆比亚迪元EV(EA)刚到的新车在使用便携式充电枪插上枪后不能进入交流充电,并且组合仪表一直显示‘充电连接中,请稍候’现象。

故障分析:
    1、充电桩故障;
    2、交流充电口故障:
    3、高压电控总成内部车载充电器故障:
    4、相关低压线束故障等。
排查步骤:
    1、先插上便携式交流充电枪测试,车辆仪表一直显示“充电连接中”。用VDS扫描系统无升级,并且各个模块无故障码。
    2、因充电器给其他车型充电正常,排除本身故障,枪查接地线及外界供电电压也正常。

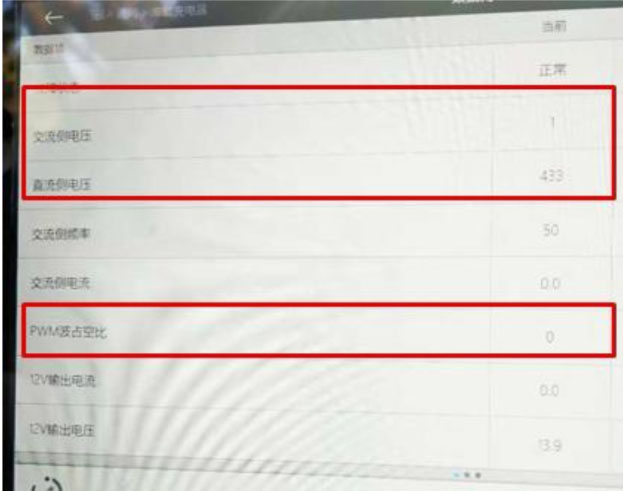

    3、因故障时用VDS读取车载充电器数据直流有433伏,交流侧电压显示为1V,数据异常。初步分析是充电桩的电还是没有输入进来。
4、从充电流程来分析:仪表有充电连接(小插头点亮)说明车载检测到CC信号。同时在仪表显示充电连接中时可以正常进入BMS模块,并读取充电允许信号也是正常的,通过以上分析可以将问题放在CP信号控制,CP信号是充电控制,检测PWM信号占空比来确认供电设备的输出电流能力正常后才会输入电压的。
5、接下来测量交流充电口CP端子B53(B)-1到高压电控B28(B)1号端子之间线束是导通的,说明线束正常,并且检测交流充电口接插件也正常的。

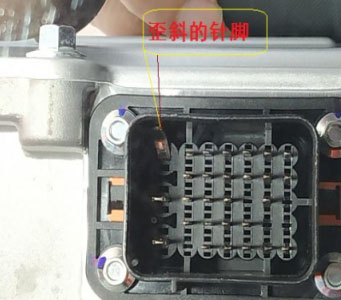

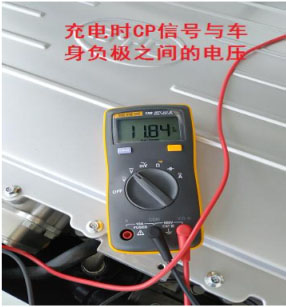

6、充电时测量B28(B)1号端(从插头后面测量)与负极之间的电压一直是11.8伏不会变化,说明充电桩的CP信号线处于悬空状态,导致充电桩没检测到插枪,以致充电桩不会工作。再次检查高压电控端的插头B28(B)插座(在前舱内侧不好检查),此时发现高压电控上B28(B)1号端子歪斜,与故障现象符合。此时将歪斜的端子矫正后插好插口,车辆能正常交流充电了,故障排除。跟踪一段时间后,客户反馈问题不再出现。


维修小结:对于交流无法充电的问题时,需要详细了解交流充电的控制原理,如CC. CP的控制原理及作用。通过观察仪表显示的信息及结合数据流分析,可以快速解决问题。
