比亚迪元EV 535车空调间歇性不制冷检修
来源:本站整理  作者:佚名  2020-07-28 10:07:11

     比亚迪元EV 535车,该车空调运转约30分钟后出现不制冷情况,观察电子膨胀阀结冰,空调压力表显示低压负压。

故障分析:
    1、电子膨胀阀故障;
    2、多合一故障;
    3、蒸发器温度传感器、室内、室外温度传感器故障及线路故障;
    4、蒸发器及冷凝器故障;
    5、充配电故障。
排查步骤:

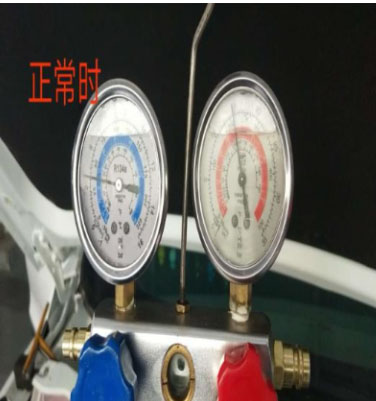

    1.检查车辆集成式车身控制器内没有空调相关故障码,空调运转10分钟左右膨胀阀结冰、压力表测量低压为负压,高压14Bar.

2、从故障表现由于膨胀阀处结冰引起空调不制冷发生。
3、更换电子膨胀阀后测试故障依旧,替换蒸发器、冷凝器后故障依旧。

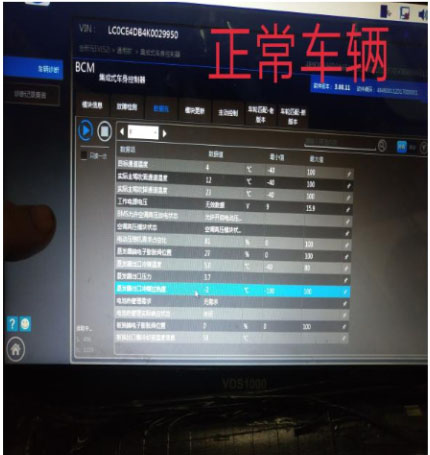

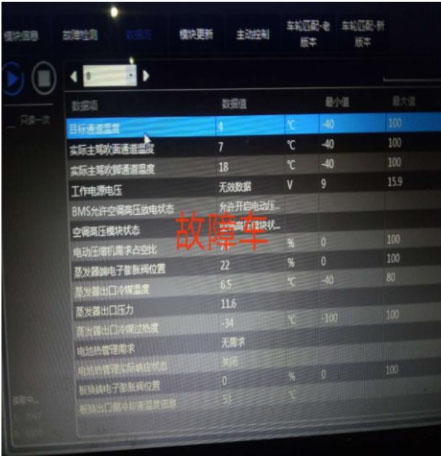

4、VDS观察数据流蒸发器出口压力11.6,蒸发器出口冷媒过热度-34摄氏度,数据异常。

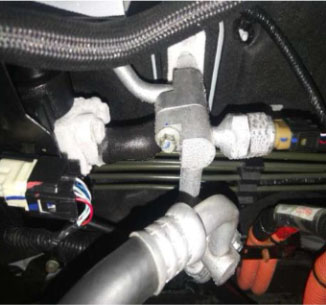

5、替换蒸发器出口压力温度传感器、蒸发器温度传感器故障依旧。
6、测量室外温度传感器、室内温度传感器、蒸发器出口温度传感器到集成式车身控制器线路导通正常。

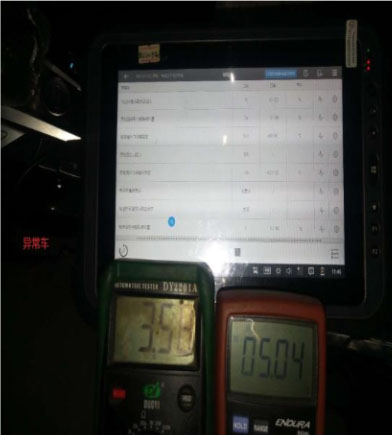

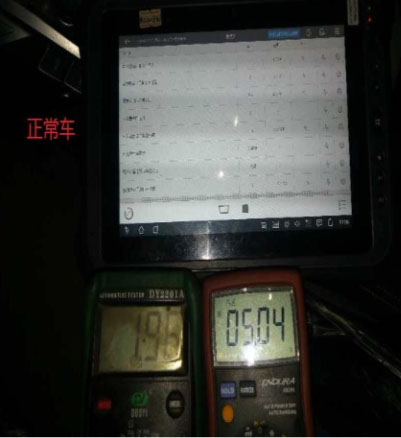

7、在集成式车身控制器端对采集电压电阻信号进行测量发现,蒸发器出口温度传感器供电5.04V,反馈电压为3.58V(异常)正常应该为1.96V。

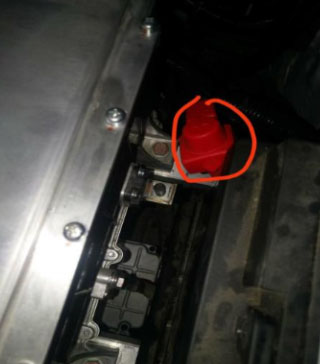

8、由于集成式车身控制器己替换测试排除控制器原因,怀疑高压电控DC输出电压不稳导致、将DC输出端子断开后测试故障消失。
维修小结:
    1、在维修纯电动或混动车型中一定要考虑高压模块因素。
    2、电子膨胀阀相对机械膨胀阀控制要求精度更高,所以干扰因素、电压因素一定要在排查范 围内,避免出现维修走弯路。
