故障分析：

    1、真空泵故障；

    2、真空助力器故障；

排查步骤：

    1、启动车辆，连续踩下制动踏板，踩下时很硬没有助力，并且没有听到电子真空泵工作的声音。读取故障码为：P1D8500真空泵系统失效、P1D8900真空泵继电器1故障、P1D8A00真空泵继电器2故障，数据流显示真空压力严重报警。由此判断电子真空泵不工作导致没有真空助力。

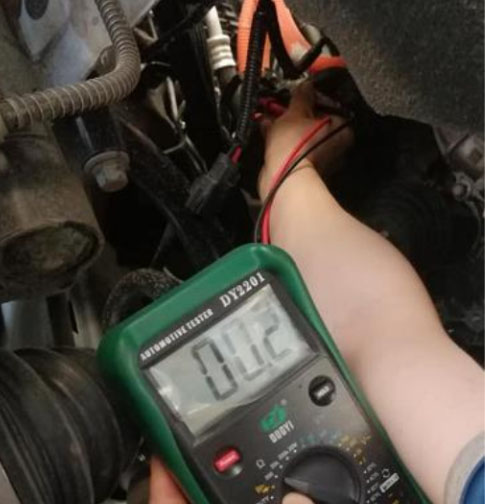

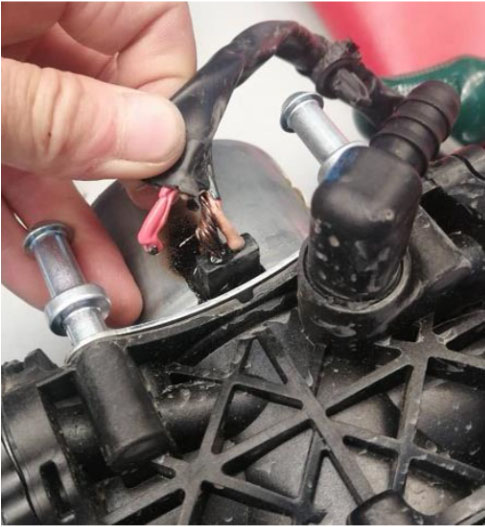

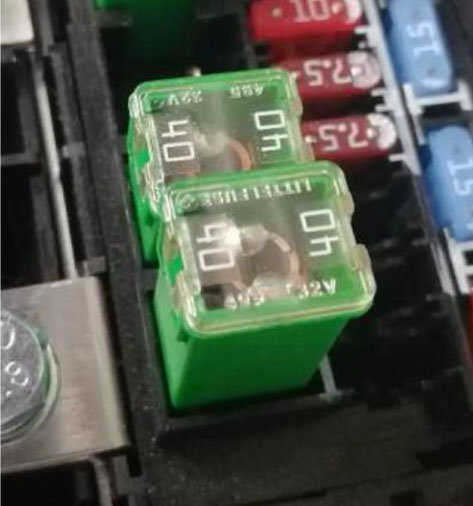

2、查看电路图，检测供电是否正常，当检测F1/5 40A保险时，发现烧蚀，更换保险后上电，保险再次损坏，说明有短路或异常情况，检查电子真空泵插头无异常，并且拔掉插头测试保险无异常，说明真空泵短路或搭铁，检测真空泵阻值0.02欧姆，异常，正常电子真空泵阻值为1.5欧姆左右，拆下真空泵发现己经烧蚀，更换新件后，故障排除。







维修小结： 维修故障时，一定要结合电路图进行综合分析才可以更快速的排除故障。
