故障分析：

    1、高压模块故障：

    2、相关高压线束故障；

    3、动力电池包故障。

排查步骤：

    1、读取故障码为：高压互锁1故障（历史），检查车辆互锁1导通性正常，经过多次试车后故障重现，拔掉BMS插头，测量K45B插头4与5号针脚阻值为451欧，异常。

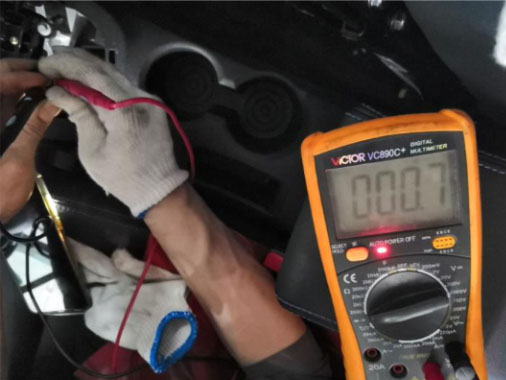

    2、将K45B的4号与5号针脚跨接后，拔掉充配电低压接插件B28插头，测量12与13号针脚阻值为7欧，异常。将12与13号针脚再跨接后，拔掉动力电池低压K46插头，测量29 与30号针脚阻值为0.7欧，然后测量动力电池对应互锁针脚阻值为11. 7欧，拔掉高压电缆测量电缆互锁针脚阻值小于1欧，测量动力电池端的对应互锁针脚有时候会跳到400多欧，有时出现不导通现象，确认为电池包内部故障，更换电池包后故障排除。





维修小结：对于偶发故障，首先确认如何模拟故障会重现，利用故障码、数据流分析故障原因，维修时要注意细节，不能疏忽大意。
