故障分析：

    1、电池管理器故障；

    2、动力电池包故障；

    3、相关线路故障；

    4、充配电总成故障。

排查步骤：

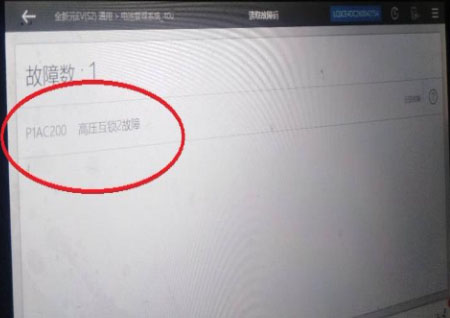

1、车辆救援回店后故障现象消失，读取系统故障码：电池管理器报P1AC200高压互锁2故障（交流互锁），清除故障码试车故障不再出现。

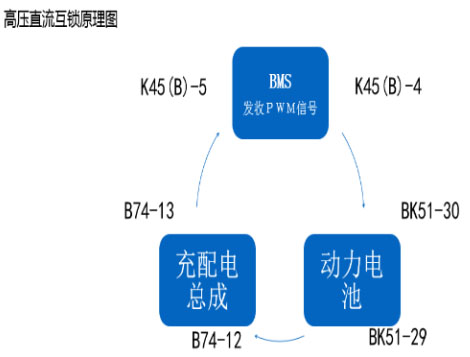

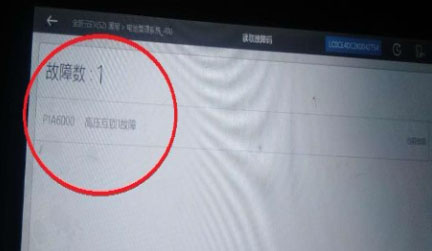

  2、测量高压互锁2相关线束也未发现异常，多次路试车辆故障出现，电池管理器报：P1A6000高压互锁1故障（直流互锁），整车退电，断开蓄电池负极，拔下BMS插接件测量K45-5、K45-4针脚，不导通，说明高压互锁1确实存在故障，拔下充配电总成B74插接件，测量 B74-12与K45-4针脚导通，测量B74-13与K45-5针脚导通，测量B74-12与B74-13针脚不导通，说明充配电总成内部互锁异常。

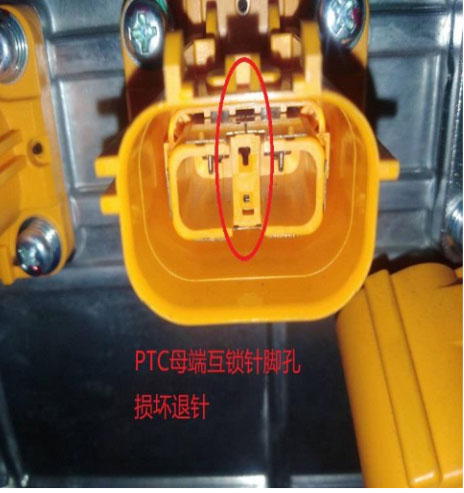

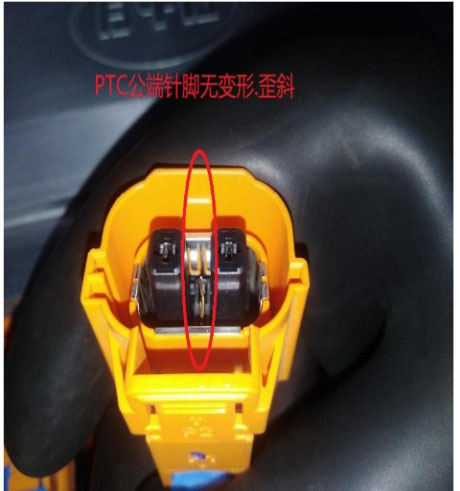

3、带上绝缘手套拔下PTC、空调压缩机插接件检查互锁针脚时发现PTC插接件母端孔存在异常，仔细查看针脚己损坏退针，更换充配电总成故障彻底排除。









维修小结：

    1、检查故障时应认真仔细。

    2、全新一代元535高压互锁只有两个互锁：1,高压互锁2（交流互锁），2、高压互锁1（直流互锁）。
