故障分析：

    1、空调制冷系统故障；

    2、电子风扇故障；

    3、空调控制系统故障；

    4、其他故障。

排查步骤：

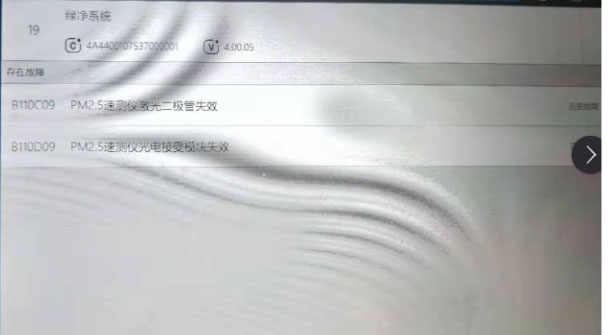

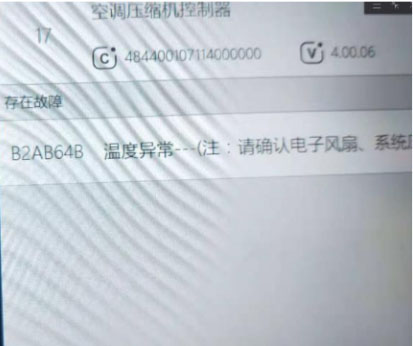

1、首先验证故障发现开空调不制冷，空调出风口温度一直不下降，使用VDS2000查看整车系统故障码：B110009 PM2.5测速仪激光二极管失效、B110D09 PM2.5测速仪光电接受模块失效、B2AB64B温度异常。

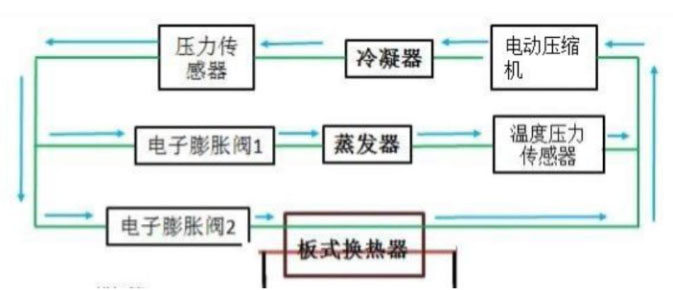

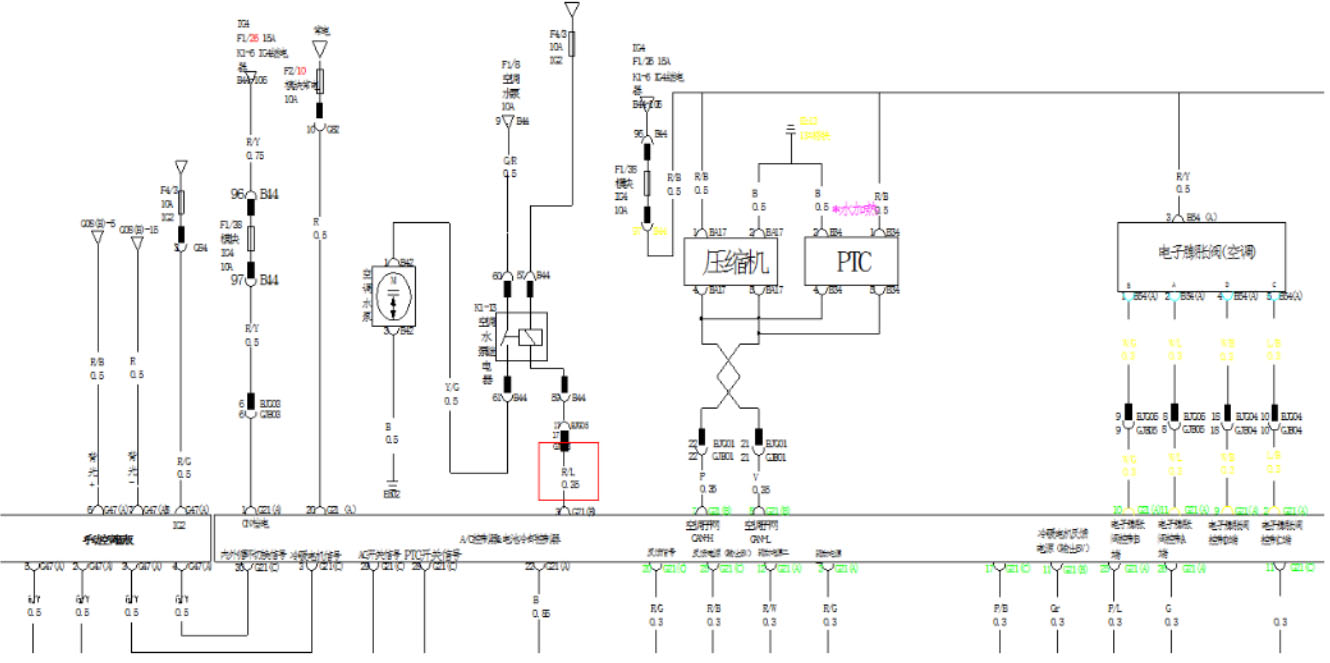

2、根据维修手册查询历史故障码B110009. B110D09需更换PM2. 5测试仪但不会影响空调不制冷只会影响空调内外循环，只考虑故障码B2AB64B温度异常，此故障码查询维修手册没有故障码维修指引，根据空调系统结构图和电路图初步怀疑电子风扇、制冷系统压力异常。



3、根据DTC: B2AB64B温度异常，检查电子风扇，风扇工作正常。

4、检查空调管路压力发现低压侧是负压，高压侧压力过高，说明系统管路存在堵塞，读取

数据流开启和关闭时看压缩机工作状态，压缩机运行正常，发现关闭车内空调面板AC后低压侧压力回升至正常范围内，高压压力也降到正常范围内。

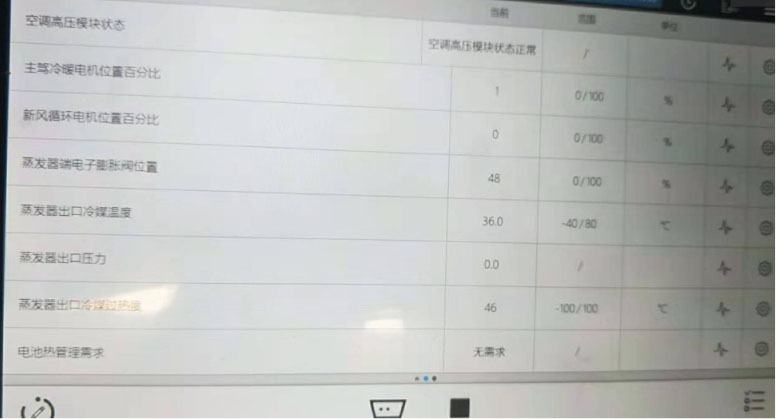

5、读取数据流，打开空调面板AC时蒸发箱端电子膨胀阀位置从0％慢慢升到了88%，将故障锁定在蒸发箱堵塞或者蒸发箱端电子膨胀阀故障。

6、拆下蒸发箱上的高低压管，对蒸发箱吹气有气吹出，证明蒸发箱正常没有堵塞，故障确认为蒸发箱端电子膨胀阀内部故障。

7、更换蒸发箱端电子膨胀阀后故障排除。



维修小结：从数据流看到蒸发箱电子膨胀阀位置在变化，实际里面的阀芯没有动作导致空调系统内部堵塞，在维修当中熟练掌握维修手册及数据流分析，才能提高一次性修复率。
