故障分析：

    1、高压电器故障；

    2、动力电池故障：

    3、低压线束故障等。

排查步获：

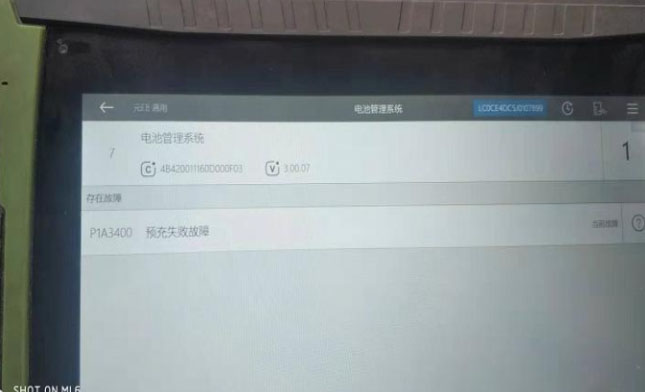

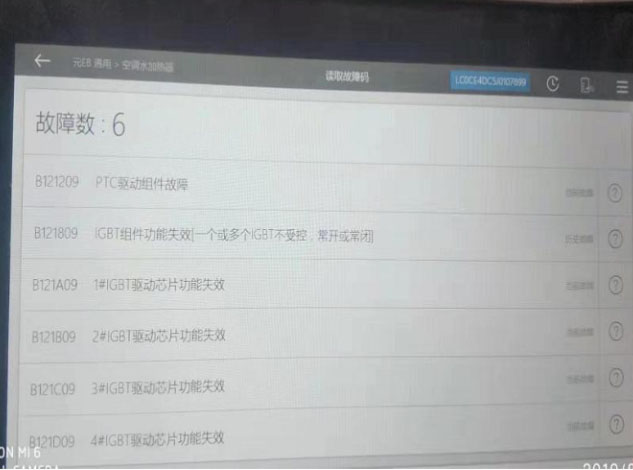

    1、车辆进店后，诊断仪读取BMS报故障码：PIA3400预充失败故障；空调加热器报故障码：B121209 PTC驱动组件故障、B121809 IGBT组件功能失效【一个或多个IGBT不受控，常开或常闭】、B 121 A09 1 #IGBT驱动芯片功能失效、B121B092#IGBT驱动芯片功能失效、B121C09 3#IGBT驱动芯片功能失效、B121D09 4#IGBT驱动芯片功能失效。



    2、根据故障码，首先排查预充故障。查看上电时数据流，负极、预充接触器显示吸合，查看前电控和DC数据流都有230V预充电压，但空调水加热器没有电压。

    3、因其它高压模块没有故障，只有空调水加热器有故障，怀疑是空调水加热器故障导致预充失败，拨掉空调水加热器高压线束，短接互锁后，车辆可以正常上电，更换空调水加热器 故障排除。

维修小结：按从易到难的维修原则，一步步进行检测，能快速找到故障点。
