故障分析：

    1、充电桩故障

    2、附近电网波动

    3、地线未连接好

    4、充配电、电池包等高压零部件异常

排查步骤：

    1、用VDS扫描，车辆出现：车载充电器P157000硬件保护，清除后使用店内充电设备进行充电功率正常，使用便携式充电功率也正常，排除车载充电器故障。

2、怀疑用户附近电网不稳等因素导致，随用户到住处，找其他同款车辆进行测试，同样的故障现象再现，测量充电桩电源输入端电压159V（异常），再测量漏电开关前端电压229V（正常），怀疑安装问题导致电压未传输过来。

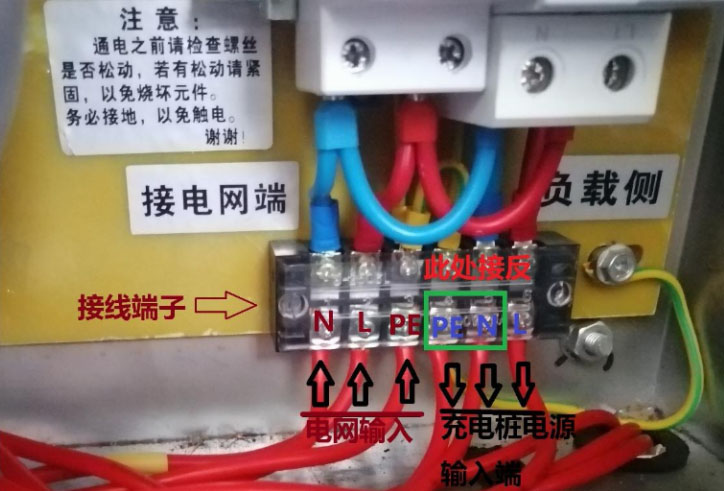

3、询问用户该充电桩是外部电工安装，相线（火线）、中性线（零线）及地线皆为红色线缆。于是怀疑电工线路装反，测量接线端子PE端与充电桩电源输入N端线导通（异常），测量接线端子N端与充电桩电源输入PE端线缆导通（异常），正常为不导通；判断零线与地线 装反了，零线与地线对调后，电压恢复正常充电功率正常。

4、为规范用电安全，按国家标准GB/T 2681-1981电工成套装置中的导线颜色及公司内部壁挂式充电盒安装要求，将线缆换成标准颜色线缆，故障排除。



维修小结：遇到车载报硬件故障时多找充电桩测试充电是否正常，不要盲目更换充配电三合一，严格按公司的要求安装充电桩，避免类似倩况出现。
