一辆比亚迪元车型空调制冷效果不好。

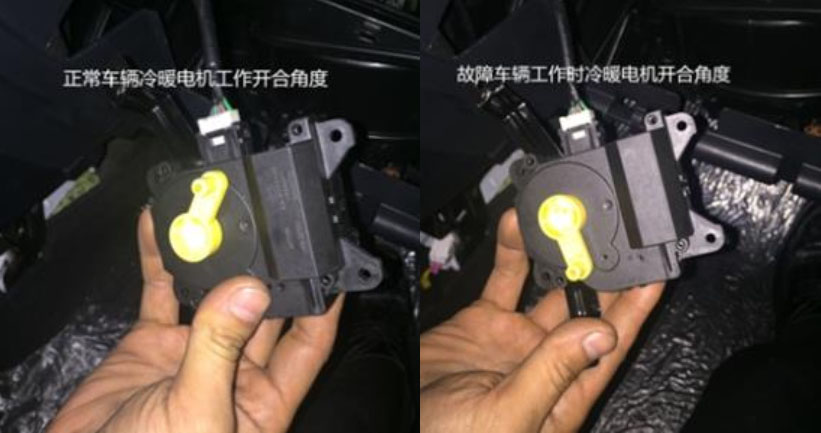

故障分析：首先观察压缩机能正常工作，空调系统压力也正常。进一步检查冷暖调节电机及风门位置，把故障车电机位置与正常车温度调到相同，有明显差异。
从以上分析可能原因如下：
1、冷暖调节电机故障；
2、空调控制模块故障；
3、供电和搭铁故障。
排查步骤：

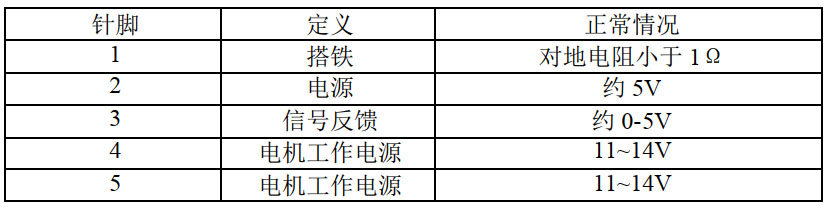

1、根据电路图测量冷暖调节电机的供电和搭铁，下表为正常情况：
2、测量发现冷暖电机2号针脚电压过高（12.22V)，正常应该是5V;
3、该电压是由空调控制模块提供的，所以先更换空调控制模块，故障未排除，初步怀疑串电导致；

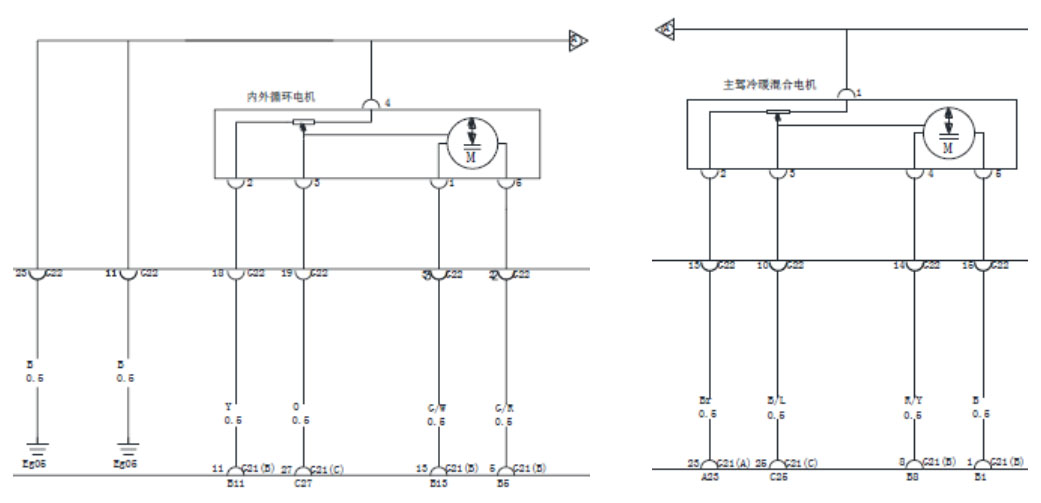

4、仔细检查空调箱体线束和仪表板线束，没有发现压破、针脚接错等问题。从电路图可以看到，冷暖调节电机、模式电机和内外循环电机都是由空调控制器供电（5V)，故模式电机或内外循环电机串电可能会导致冷暖电机工作异常；
5、依次拔掉模式电机和内外循环电机的接插件，发现当拔掉内外循环电机的接插件时，冷暖电机2号针脚电压恢复正常（5V)。更换一个内外循环电机，故障排除。
维修小结： 思路清晰是判断故障的关键。
