故障现象:车辆上电以后, 左前门玻璃升降器开关上的左侧儿童锁指示灯一直长灭, 按压开关也不亮指示灯。 右侧的儿童锁指示灯一直处于常亮状态, 按压开关指示灯也不熄灭。 对比其他同款车, 明显异常。
原因分析:
1、 主驾驶开关
2、 右后门锁
3、 左后门锁
4、 后配电盒(TCM)
5、 线路故障
维修过程:

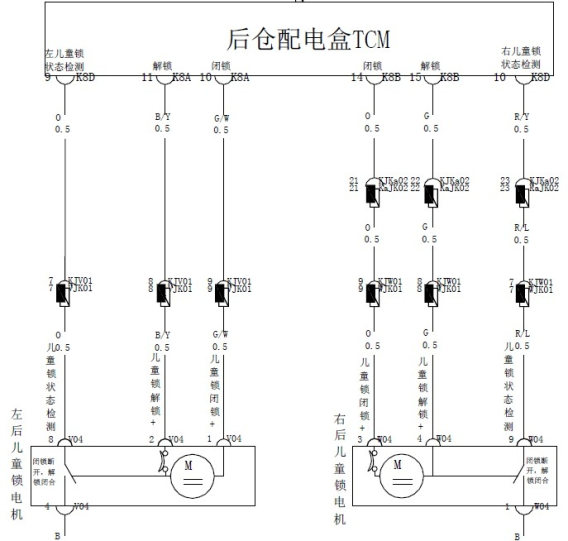

1、 用 VDS 进入扫描, 发现没有升级。 后舱配电盒报 B126000 左侧儿童锁故障、 B126100右侧儿童锁故障。 根据电路图发现没有儿童锁指示灯的电路图, 只有 TCM 到左后门和右后门的电路图, 检查儿童锁保险丝正常。 根据电路图分析, 左前门的儿童锁开关是通过 CAN 线通讯的。
2、 倒换测试主驾驶玻璃升降器开关, 故障依旧。
3、 无意中按儿童锁开关, 发现后面有继电器工作的声音, 也就是说儿童锁开关到 TCM 之间是正常的(前期按压儿童锁开关时, 车间太嘈杂未听到声音) 。
4、 根据维修手册测量右后门电机电阻, 为了尽量不拆门板, 在后舱配电盒处直接测量,发现测量不到数据, 然后拆开右后门内饰板发现 W04 也就是儿童锁电机插头未插。 插上之后测试一切正常, 但是左后儿童锁开关还是异常。
5、 拆开左后门发现儿童锁电机插头 V04 未插到位, 重新安装到位测试一切正常。
维修小结:多询问车主以前有哪些维修, 防止人为故障增加维修难度。 同时自己也需要注意检查细节, 避免走弯路。
