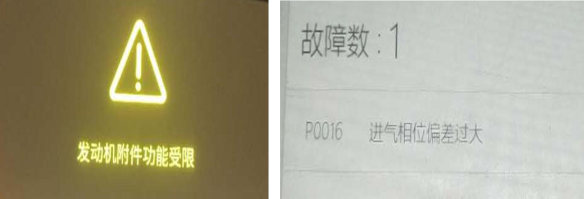

故障现象:一辆全新比亚迪唐DM车辆行驶中组合仪表报发动机附件功能受限,发动机ECU故障码为P0016进气相位偏差过大。
原因分析:
1、发动机正时不准确
2、 OCV阀线路或卡滞故障
3、进气 VVT组件故障
4、凸轮轴异常
维修过程:

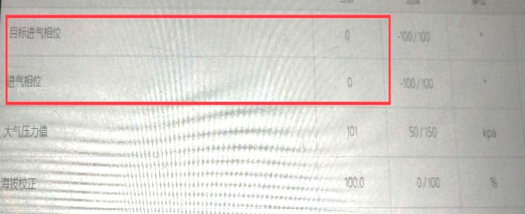

1、首先确认系统版本均为最新,根据故障含义进气凸轮轴偏差过大,读取
数据流发现目标进气相位与进气相位均为 0°,进气相位原始值为 15°。根据进气相位原始值应保持在±5°以内,判断为曲轴皮带轮上的正时点出现偏差所致,调整曲轴皮带轮后,
数据流进气原始位置为 0° , 清除故障码,路试故障未再出现, 交付客户继续使用。
2、两天后客户再次来店反馈故障重现。读取故障码为 P0016 进气相位偏差过大。 P0018排气相位偏差过大。
数据流显示进气原始值为-15°,这时判断为第一次调整曲轴皮带轮上的正时点是错误的。随后重新调整好曲轴皮带轮上正时点。
3、此故障应该是进气凸轮轴部分出现的问题。测量进气 OCV 阀 A33-1 号脚电压为 13V。A33-2 号脚与发动机
ECU 接插件 A01-81 号脚之间的阻值为 0.02Ω。倒试 OCV 阀试车故障依旧。

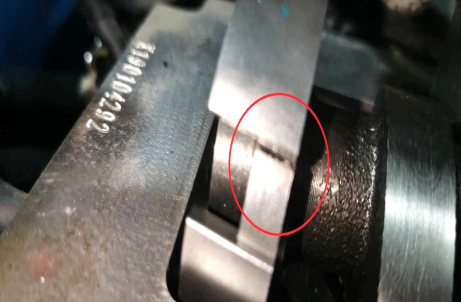

4、排除 OCV 阀故障后,怀疑进气 VVT 组件是否存在卡滞,在准备倒试 VVT 组件时无意间拨动了一下进气凸轮轴上的信号齿,居然可以转动,再仔细观察信号齿圈已经断裂。更换进气凸轮轴, 调整好正时试车故障排除。
维修小结:该车第一次来店时对于故障码的控制策略了解不够。一般正时偏差会导致进、排气同时报偏差过大,走了些弯路,认真观察每一个细节才会事半功倍。
