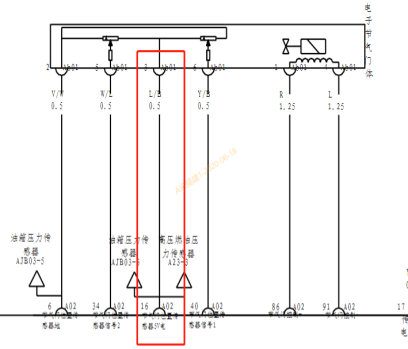

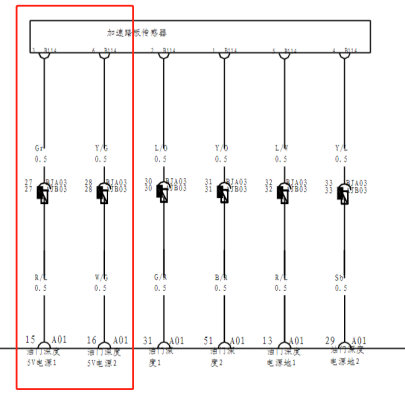

6、查阅维修原理图， 5V 电源主要有油门踏板位置传感器接插件 B114 和节气门位置传感器接插件 Ab01。

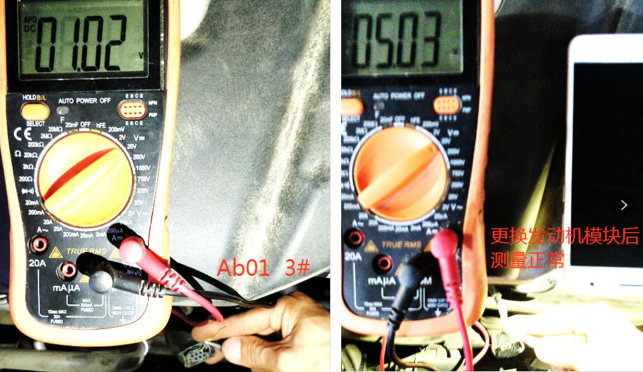

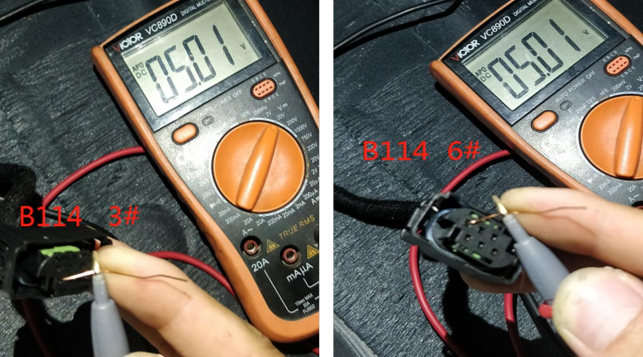

7、于是拔出两个传感器接插接测量 5V 电源是否正常，测量油门踏板位置传感器接插件B114 3#与 6#针脚电压均为 5V，正常。（如下图）测量节气门位置传感器接插件 Ab01 3#针脚电压为 1.02V，异常，于是测量 Ab01 到发动机模块 A02 各针脚阻值，均接近 0 欧姆，正常，线束无故障，故判定发动机模块内部 5V 电源故障，更换发动机模块，重新编程，再次测量节气门位置传感器接插件 Ab013#针脚电压为 5V，正常，启动车辆故障排除，反复试车均无故障再现。



维修小结：车辆后氧传感器在被老鼠咬断时，因电源短路，造成发动机模块 5V 电源被击穿，导致该故障出现。维修时要根据故障码指示，找到关键点，结合维修手册，才能更快解决问题，提高一次性修复率。
