故障分析：

1、 充配电总成故障；

2、 充电口故障；

3、 低压线路故障。

排查步骤：

1、 用 VDS1000 读取车辆故障，电池管理器报 P1AD900：充电口温度采样点异常（当前故障）。

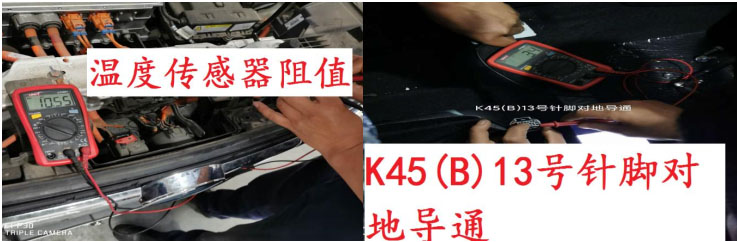

2、 根据故障码检修车辆，直流充电口正负极高压线各有一个温度传感器，分别测量两个温度传感器阻值正常，断开电池管理器跟高压充电口低压插头，测量线束导通性，导通正常，测量传感器线路是否对电源、对地短路。发现电池管理器插接件 K45(B)-13 号针脚对地导通。

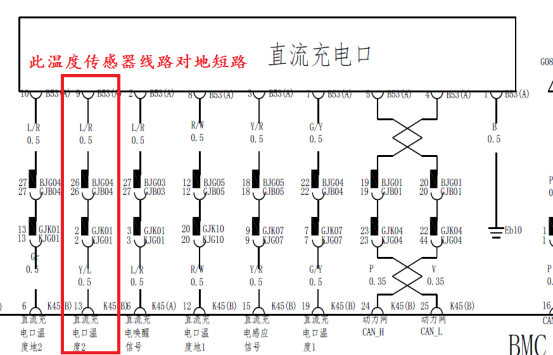

3、 根据电路图断开前舱线束 BJG04 插头，测量电池管理器 K45（B） -13 号针脚仍然对地导通，当断开 GJK01 插头时， K45（B） -13 针脚对地阻值无穷大，进一步测量 GJK01-2 号针脚对地导通，确定为仪表板线束导致车辆故障，更换仪表板线束故障排除。

维修小结：维修时一定要仔细观察，找到问题根源。避免盲目换件。
