故障现象:仪表提示“请检查记忆系统” 。
原因分析:
1、左右门控系统
2、座椅系统
3、电动管柱系统
维修过程:
1、车辆进店报修仪表提示“请检查记忆系统”,测试车辆上电退电时座椅方向盘都没有迎宾功能,操作记忆开关重新设置记忆位置无效;
2、单独测试控制后视镜镜片调节,座椅调节功能正常,方向盘管柱角度调节无效(异常),连接诊断仪读取各相关模块发现电动转向管柱报B203101:倾斜霍尔传感器或角度调节电机电路故障(当前);

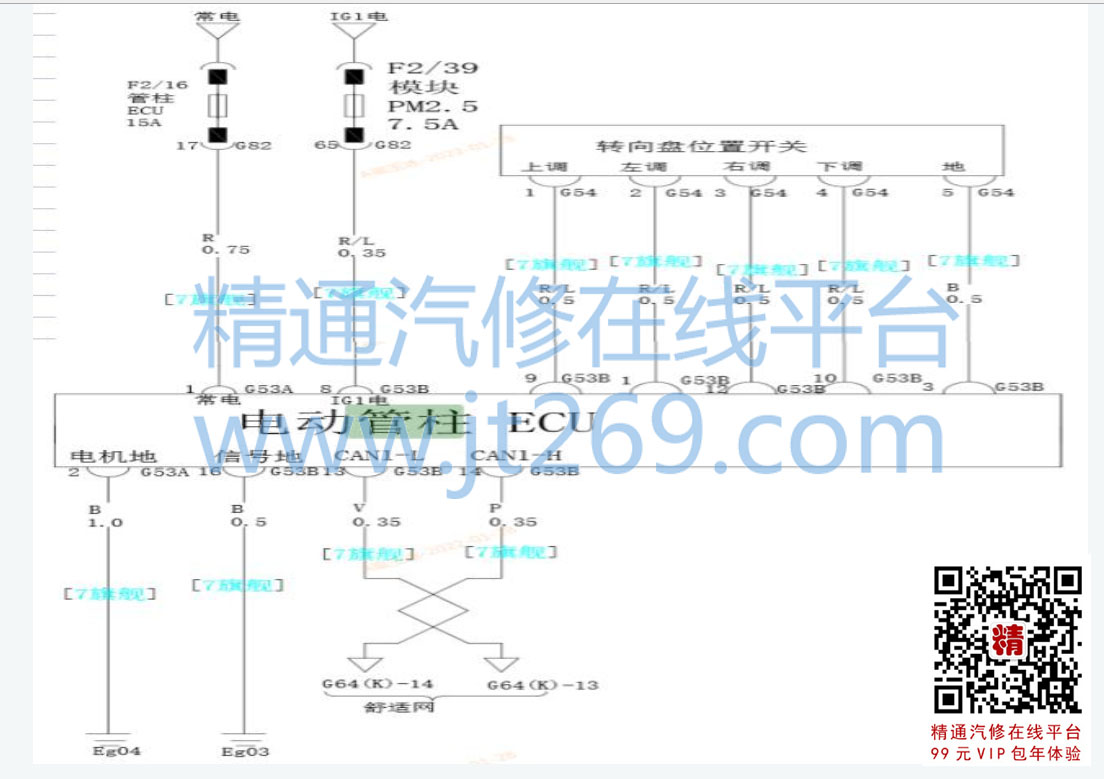

3、根据测试结果管柱角度调节不了结合故障码初步怀疑记忆系统故障是因为管柱角度调节不了导致,拆下管柱盖罩测量了角度电机调节角度开关时有12V接地电压都有,测量管柱
ECUG53B接插件各针脚电压正常,根据测量结果分析为角度调节电机故障,为进一步确认电机问题通过外接电源接线给电到电机正负两根线电机也可以工作,但插上插头电机就不会工作,仔细观察针插头母端脚也无异常,后用手按压电机针脚插片会缩进去一半,分析原因为插头插上去电机针脚插片缩进去接触不良,插头拔出后插片又会被带出来原位置,所以外观上看不出问题。重新处理该插接件后记忆系统恢复正常故障排除;
维修小结:车辆记忆系统联动涉及的模块系统较多主要组成部分包括:左右门控制
ECU(左右后视镜片调节),驾驶员座椅(主驾座椅
ECU,座椅调节电机,电动管柱
ECU(方向盘角度调节电机),报记忆系统故障的先确认各个系统零部件工作是否正常,该类故障在测量接插件线束没有问题后还应仔细确认针脚虚接问题。
