故障现象:一辆比亚迪元PLUS车型,空调不制冷。
原因分析:
1、无雪种 2、右域程序故障
3、热管理集成模块故障 4、压缩机故障 5、其他线路故障
排查步骤:

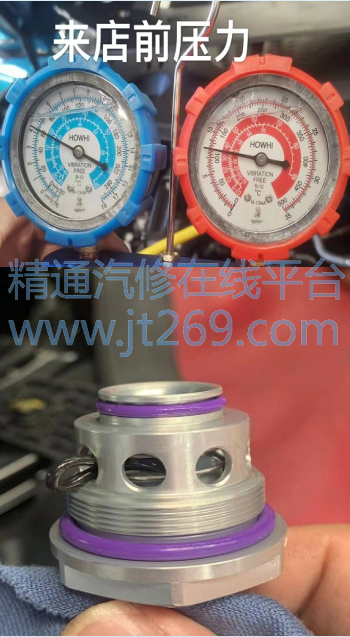

1、用VDS扫描,无任何故障码,用组合压力测量压力,低压为600Kpa,高压1100Kpa,低压过高,高压过低。
2、怀疑空调管道有空气,将原来雪种放完,重新抽空30分钟以上,重新加冷媒,故障依旧。
3、观察压缩机
数据流转速为2148,功率1136,一开空调,压缩机就全功率工作,怀疑压缩机内漏,但是开暖风制暖正常,排除压缩机原因。
4、再次观察故障现象,并非完全无制冷,至少有管道是冷的,只是制冷效果不好,怀疑热管理集成模块内部阀体有问题,单个阀体动作测试能听到动作声音,通过原理分析,怀疑电磁阀5问题,拆掉5号电磁阀,发现密封圈卡在内部,重新装配电磁阀,故障排除。
总结:该故障由于空调采暖电磁阀受密封圈影响导致电磁阀不能全部关闭(有一定的开度),导致高压管路泄压从而影响空调制冷效果。
