故障现象:全新一代比亚迪唐燃油无法使用自动驻车, 仪表指示不亮, 开小灯情况下背景灯可以点亮。
原因分析:
1、 自动驻车开关故障
2、 自动驻车条件不满足
3、 相关低压线路故障
4、 ESP故障
维修过程:
1、 车辆进店检测自动驻车无法使用, 实车查看发现仪表驻车指示灯无法点亮, 用诊断仪对车辆进行扫描诊断, 未发现车辆模块有升级及故障码;
2、 对车辆进行断电五分钟上电故障现象依旧, 对控制面板进行拆解未发现有进水痕迹,倒换自动驻车模块开关试车未排除;

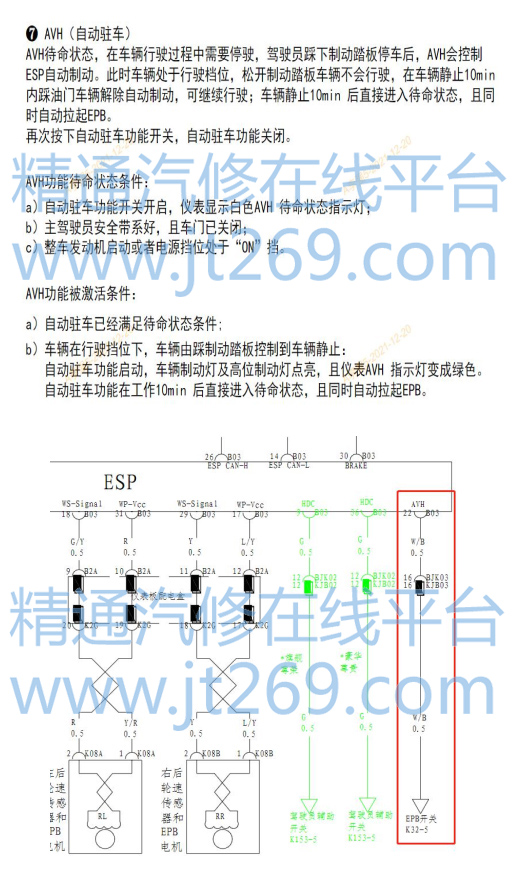

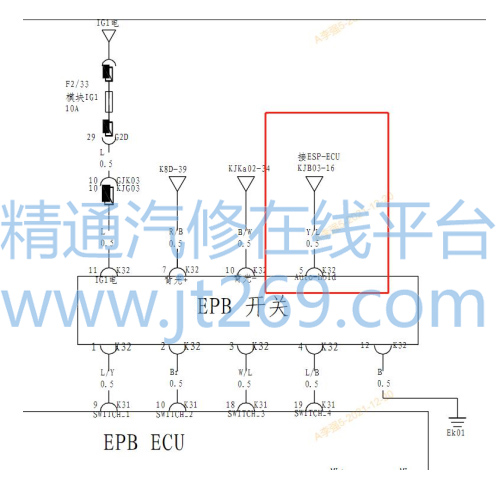

3、 怀疑车辆使用自动驻车触发条件不足, 对车辆安全带, 四门开关指示灯进行检查, 未发现异常, 查看车辆电路图发现至自动驻车开关 5#到 ESP22#为自动驻车控制线, 对其线路进行检查发现 B03-22#到 32-5#线路不导通;
