故障描述:仪表显示 EV 功能受限,车辆进店 VDS 检测车辆 BMS 报 P1A4200:负极接触器烧结故障。
故障分析:
1、BMS 故障;
2、线路故障;
3、电池包故障
排查步骤:

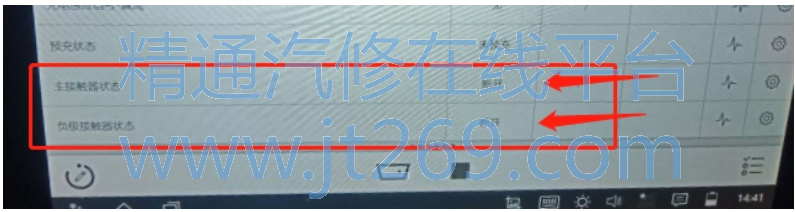

1、 根据烧结故障码,BMS 依据是熄火断电后检测烧结,有故障时再次上电才会报接触器烧结。读取 BMS
数据流,负极接触器为断开。
2、 根据电路图再找到电池包低压控制输入接插件。测量负极接触器电源K46-6(+)和控制 K46-13(﹣)有无电压进来,判断 BMS 有无输出及线路短路磨损导致负极接触器一直吸合的可能。
数据流显示为断开时测量值为 0V,判断 BMS和线束正常。
3、 用元 EV 车型电池包检测线束 SCEC-4613156 把负极接触器供电线挑出,接上电池包接口上通电,测量母线输出端电压为 455V。判断为负接触器烧结,更换电池包故障排除。
维修小结:对此次故障一定要熟知其工作原理,对比读取数据测量值,运用电路图和专用工具(检测线束)进行测量排除相关部件。
