二、整车控制器上、下电控制
北汽E150EV电动汽车的车钥匙只采用OFF、ACC、ON三个状态。
1.上电顺序

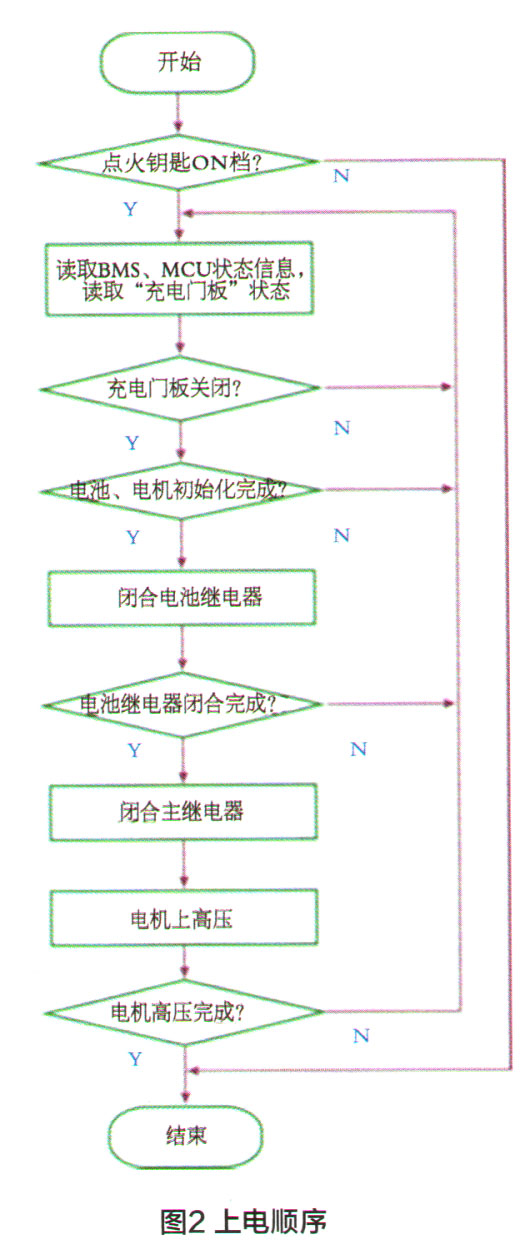

上电顺序如图2所示。
(1)低压上电
当车钥匙由OFF→ACC时,VCU低压上电;当车钥匙由ACC→ON时,BMS、MCU(驱动电机控制器)低压上电。
(2)高压上电
车钥匙ON档,BMS、MCU当前状态正常,且在之前一次上、下电过程中整车无严重故障。
DBMS、MCU初始化完成,vCU确认状态;
②闭合电池继电器;
③闭合主继电器;
.MCU高压上电;
⑤如挡位在N挡,仪表显示Ready灯点亮。
2.上电注意事项
(1)车钥匙旋转至Start档,松开后回到ON档。
(2)挡位处于N挡上电,踩下制动踏板。
3.上电异常情况
车钥匙ON档时,高压不能正常上电,需注意观察仪表信息:
(1)充电指示灯亮,关好充电门板,重新ON上电;
(2)动力电池故障灯亮,重新ON上电后,如仍亮,表明电池有故障;
(3)动力电池绝缘电阻低,检查动力电池的高压线连接情况;
(4)挡位显示状态闪烁,挡位换到N挡;
(5)系统故障灯亮且无以上情况,需先检查
蓄电池电量,Vcu、MCU(驱动电机控制器)、BMSTF压供电情况,用诊断仪读取当前故障码。
4.下电顺序
纯电动车下电只需车钥匙打到OFF档,即可实现高压、低压电的正常下电。
(1)车钥匙到OFF档,主继电器断开、MCU低压下电;
(2)辅助系统停止工作,包括DC/DC、水泵、空调、暖风;
(3)BMS断开电池继电器;
(4)整车控制器下电。
