（2）第二种情况：仪表到VCU的
新能源CAN总线线束有问题，直接维修线束即可。
10VCU线束端子Pin8：
新能源CANH，对应仪表线束端子Pin；
②VC U线束端子Ping：
新能源CANL，对应仪表线束端子Pin。
（3）第三种情况：整车控制器VCU与车型不匹配或者VCU损坏。检查VCU的零部件号，直接更换可用的正确车型的VCU即可。
（4）第四种情况：仪表与车型不匹配或者仪表损坏。检查仪表的零部件号，直接更换可用的正确车型的仪表即可。
4．当仪表显示整车故障时的诊断流程
（1）检修前提
①车辆必须能够与故障诊断仪通信，只要故障诊断仪无法连接通信的车辆，请按以下顺序首先排查：
a．使用万用表，检查VCU供电是否正常，包括ACC电、ON档电、常电，同时，需要检查低压电气盒中VCU的各个供电熔断器是否正常；
b．使用万用表，检查
OBD诊断口与VCU的CAN总线线束连接是否牢固、正常；
c．如果以上都正常，请更换全新的整车控制器。
②排查结束，故障诊断仪将可以顺利与整车控制器VCU建立CAN总线通信连接。
③进入诊断界面，按照流程进行其他故障的定位、排查、维修，最后清除故障码，试车，将车辆交还用户。
（2）诊断流程

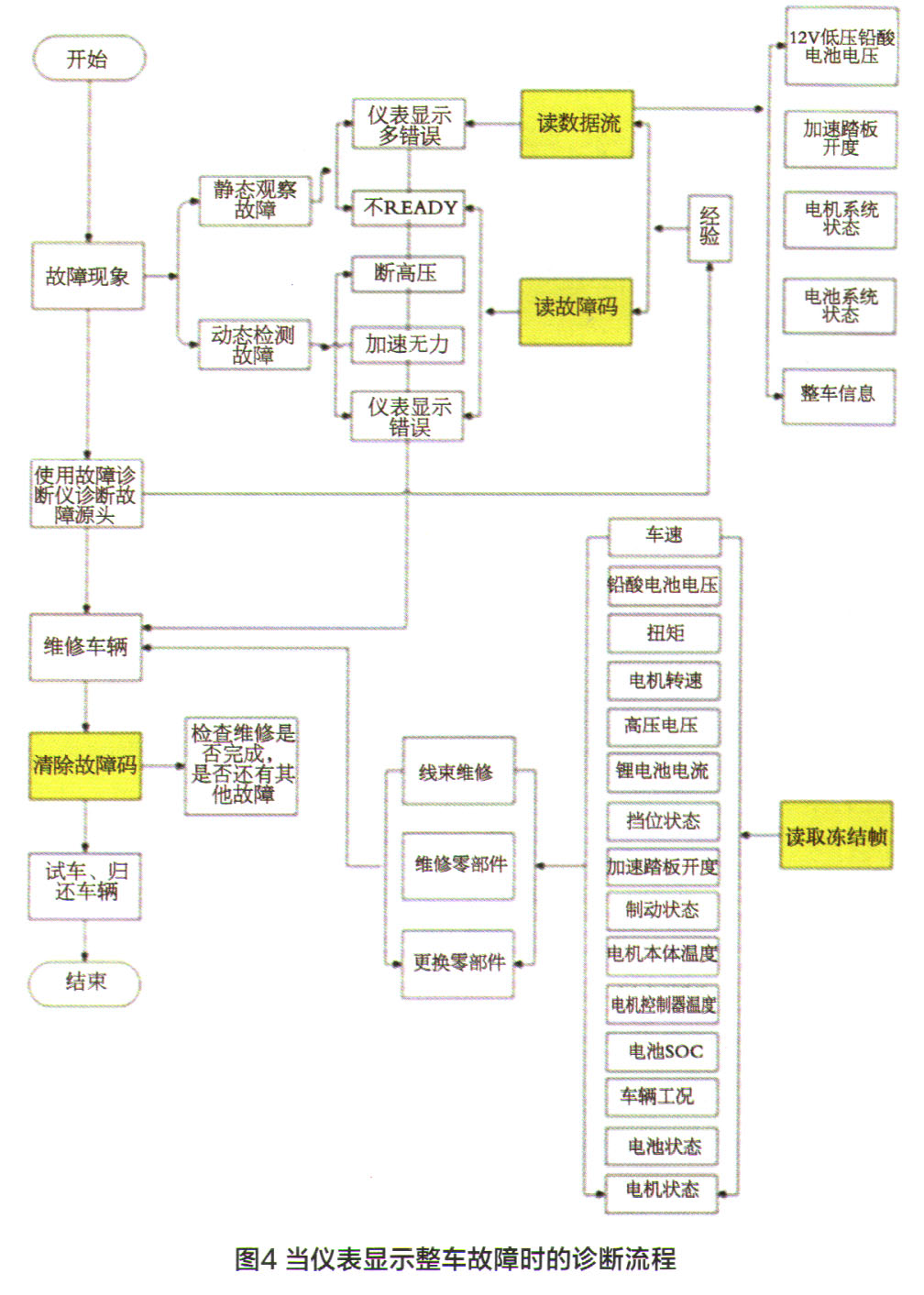

当仪表显示整车故障时的诊断流程如图4所示。
①读取故障码；
②读取冻结帧；
图4当仪表显示整车故障时的诊断流程
④维修；
⑤清除故障码；
⑥关闭钥匙，再打开钥匙到ON档，再次读取故障码，确认故障不再存在，表明故障排除。
（3）特别说明
故障码检测步骤在进行下列步骤之前，确认
蓄电池电压为正常电压。
酬容车钥匙置于OFF档；
②将诊断仪IMS-D60连接至车辆诊断接口上；
③将车钥匙置于ON档；
④用诊断仪读取和清除故障码；
酬容车钥匙置于OFF档，3-5s后重新将车钥匙置于ON档；
⑥用诊断仪读取故障码。
如果检测到故障码，则说明车辆有故障，要进行相应的诊断步骤；如果没有检测到故障码，则说明先前检测到的故障为偶发性故障。
