北汽E150EV整车控制器的功能与检修
来源:汽车维修与保养  作者:佚名  2020-03-29 08:38:57

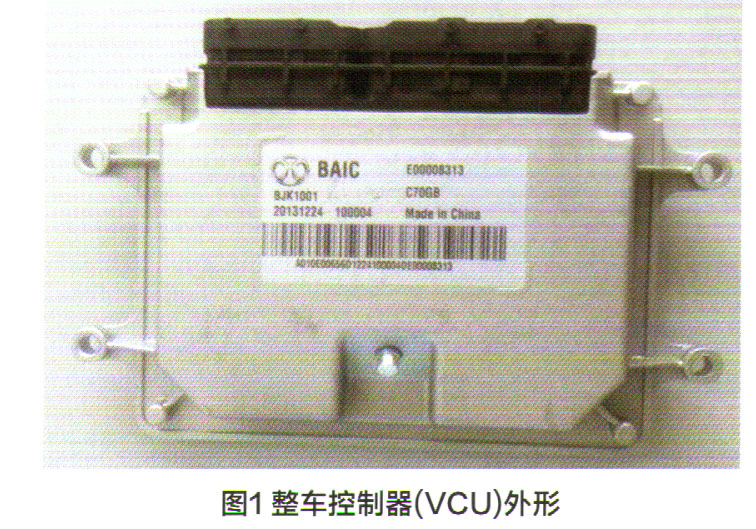

     北汽E150EV电动汽车动力系统主要由整车控制器(VCU)、电机及电机管理系统、电池及电池管理系统3部分组成。整车控制器(图1)主要用于判断操纵者意愿,并根据车辆行驶状态、电池和电机系统的状态合理分配动力,使车辆运行在最佳状态。VCU一方面通过自身数据采集模块获取驾驶员需求信息,另一方面与电机控制器、电池管理系统、电动辅助系统等部件组成CAN总线网络,可以实时获取当前整车状态,电机、电池、电动辅助等部件的参数,采用优化算法协调电动辅助部件和电机运行,在满足驾驶员对整车动力性和舒适性需求的前提下,最大限度节约电能的消耗。

一、整车控制器(VCU)的功能
1.整车状态的获取功能
    (1)整车状态的获取。通过车速传感器、挡位信号传感器等,采用不同的采样周期,检测整车的运行状态。
    (2)通过CAN总线获得原车功能模块、动力电池系统、电机驱动系统等的状态信息。
2.驾驶员的意愿识别和控制模式的判断
    (1)通过各种状态信息(加速/制动踏板位置、当前车速和整车是否有故障信息等)来判断当前需要的整车工作模式(如起步、加速、减速、匀速行驶)。
    (2)根据判断得出的整车工作模式、动力电池系统和电机驱动系统状态计算出当前车辆需要的转矩。
    (3)根据当前的参数和状态及前一段时间的参数及状态,算出当前车辆的转矩能力,根据当前车辆需要的转矩,最终计算出合理的最终需要实现的转矩。
3.整车故障的判别及处理
    (1)判断整车的各个传感器、执行机构的状态。
    (2)指出相应的错误标志,协调在错误情况下各个模块的计算、执行。
    (3)将错误状态记录、输出、消除。
4.外围相连驱动模块的管理
    根据各个功能模块的最终计算结果,通过总线控制各个外围功能模块(例如空调模块等)。
5.电动汽车辅助系统的控制
    (1)驾驶安全辅助设备:助力转向。
    (2)电器附件:DC/DC、水泵、空调、暖风等。
(3)休闲娱乐辅助设备:DVD等。

[1] [2] [3] [4]  下一页
