配 备氙气大灯的车辆装备有一个动态大灯照明距离调节装置。大灯照明距离调节控制单元 J431 是驱动 CAN的共享单元。它通过分立连接导线与左后车身高度传感器 G76 相连。根据车辆高度位置和位移的变化，控制单元 J431 通过分立连接导线控制伺服电机 V48 和 V49（电路如图 43所示）。

（2）尾灯

奥迪 A1 有两种尾灯：

◆     基本尾灯

◆     LED 尾灯

①基本尾灯

基本尾灯与卤素大灯相组合。

所有车灯功能均通过白炽灯实现，如图 44 所示。

两种尾灯的部分车灯功能使用相同的灯具，不是调弱光运行，就是完全触发。

在基本尾灯上，尾灯 1 起到驻车灯的功能。打开后雾灯时，将关闭尾灯 2 ／制动灯 2 的功能，以便保证两个功能之间的最小间距达到法律所要求的 100mm。

尾门打开时的车灯功能：

打开尾门时，基本尾灯上的倒车灯、尾灯 3 ／后雾灯的白炽灯熄灭。在尾门打开的情况下，为安全起见，所有其他车灯功能仍照常运作。

② LED 尾灯

LED 尾灯与氙气大灯相组合。包括转向灯和倒车灯在内的所有车灯功能均通过 LED 实现。每盏尾灯安装有 54 盏 LED 灯。

尾门打开时的车灯功能：打开尾门时，LED 尾灯上的倒车灯白炽灯会熄灭。在尾门打开的情况下，为安全起见，所有其他车灯功能仍照常运作。

控制：

所有车灯功能，不论是基本尾灯，还是 LED 尾灯，均由车载电网控制单元 J159 控制。而打开后雾灯时关闭制动灯部分 LED 灯，这项功能由LED 尾灯自行操控控。

③辅助尾灯

因为不论是哪种型号的奥迪 A1，它是尾灯都是安装在包围式尾门上，并会随着尾门的打开而向上翻起，所以需要安装辅助尾灯。辅助尾灯安装在后部侧围板内，只有在打开尾门后才会看见。

在辅助尾灯上，由 LED 灯实现尾灯、制动灯和转向灯的车灯功能，以保证行驶安全。

控制：

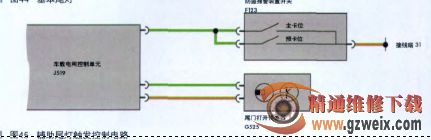

在打开尾门时，车载电网控制单元 J159 触发辅助尾灯，以便辅助尾门中的尾灯。通过分析防盗报警装置开关 F123 以及尾门打开传感器 G525来精确地探测尾门是否打开（如图 45所示）。

防盗报警装置开关 F123 由两个尾门锁中的微型开关构成。尾门打开传感器 G525 是一个霍尔传感器，安装在后部锁支架盖板中。

车载电网控制单元不仅分析两个开关的开关状态，还观察两个开关信号之间的时间差。

如果在关闭尾门时，两个信号之间的时间差过大，那么为安全起见不关闭辅助尾灯。（待续）
