四、电气系统

1. 电源

（1）跨接启动接口

奥迪 A1 的跨接启动接口位于发动机舱内的左前侧。通过减振支柱罩区域内的一个销钉来完成接地侧的连接。

正极接口位于主保险丝架上，并有一块防护盖板。跨接启动接口也可用于给汽车蓄电池充电。

（2）蓄电池主线

由于蓄电池安装在后备箱内，必须从蓄电池正极端拉出导线，穿过车辆，直至进入发动机区域。出于重量方面的考量，蓄电池主导线由铝制成。它通过蓄电池断路元件与蓄电池正极相连。

（3）蓄电池

奥迪 A1 的蓄电池安装在后备箱内。不过配备 1.2L        TFSI 发动机的A1 是个例外。在这款车型上，蓄电池安装在发动机舱内左侧。根据发动机－变速器这个组合体的不同，A1可配备或不配备起步停车系统。只有配备了起步停车系统的 A1 才能使用能量管理系统和能量回收功能。

由于启动次数以及充电和放电的循环次数有所增加，因此这个系列的车型基本上都使用 AGM 蓄电池。

AGM 蓄 电 池（英 语：AbsorbantGlass  Mat）中加注的电解液是储存在超细玻璃纤维隔板中的。

这种蓄电池最大的特色在于能量输出稳定，循环稳定性高，冷启动性能较好，自放电小以及无需保养。奥迪 A1 使用蓄电池型号如表 3所示。电源位置如图 23 所示。

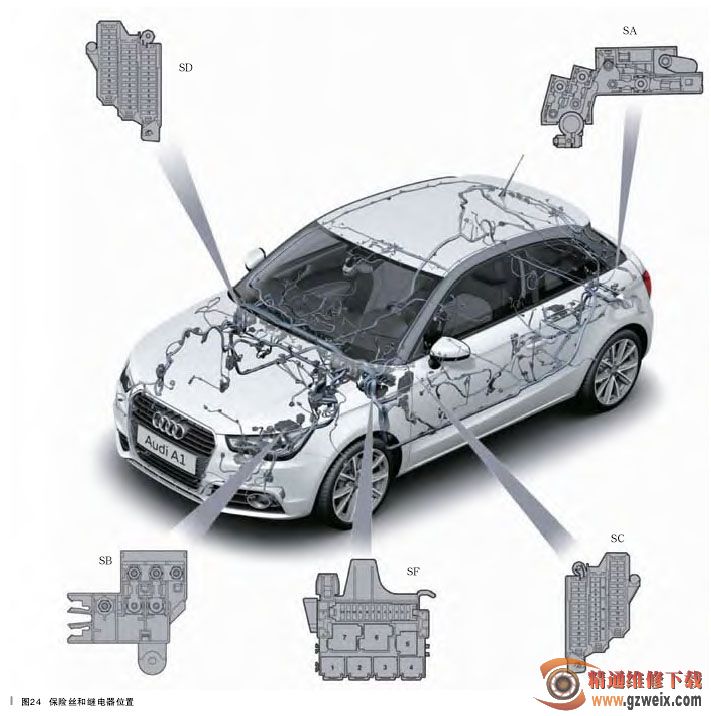

1.       保险丝和继电器（如图 24 所示）

2.

（1）副驾驶员侧仪表板上的保险丝座。电路图中的名称 SD，用户取下侧面仪表板盖板后可以看到这个保险丝座。
