(4)退出GDS

图 27 是主页面显示，在主页面，点击关闭应用程序，可以退出 GDS2。在图 32 ～图 37 中，“主页”都是可执行的，点击“主页”可回到主页面，再点击关闭应用程序，可以退出GDS2。在图 30 ～图 34、图 36 ～图42 中，都有“返回”可以执行，点击后返回上一菜单目录。可以通过“返回”回到主页面或有可执行“主页”的页面，然后再关闭应用程序。

（5）清除车辆选择

在进入诊断的过程中，GDS 可能会提示用户输入车辆的年款、品牌、车型、配置（如发动机型号）等，如果这些信息输入错误，在读取故障码、数据流、执行控制元件动作时可能会出现错误。如本车是 2.4LE5 发动机，但实际输入的是 2.0LKD 的发动机，在读取数据流时会出现图 43 所示的错误提示。如果出现这种情况，清除GDS 里面的车辆选择即可，再重新进入即可。参见图 31，选中 VIN 列表中的此车 VIN，点击清除车辆选择，上面的品牌、车型、年款显示内容会清空，重新进入诊断，正确输入车辆信息后，就可以正常诊断车辆了。

（6）冻结帧 / 故障记录

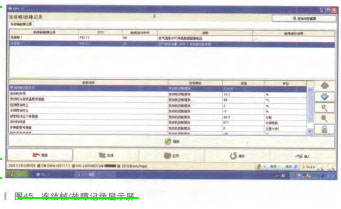

冻结帧也称停帧，即第一次故障码（DTC）产生时记录下的数据。当发生与排放有关的故障，故障指示灯亮时，将发生故障当时的车辆信息保存到存储器中。冻结故障状态不会因诊断检测的重复及故障的次数来再次更新记录。故障记录即最后一次DTC 产 生 时 记录下的数据。故障记录可存储任何类型的 DTC，且其数据随着每次诊断检测的重复和出现新故障码而更新。例如，断 开 空 气 流 量传 感 器（MAF）插头，启动发动机，等故障灯亮后，查看冻结帧/故障记录，如图44 所示，点击“冻结帧/故障记录”，进入如图45所示的冻结帧 / 故障记录显示屏。本车 MAF 内 集 成了进气温度传感器（IAT），所以故障显示屏有两个故障码，分别是 MAF 和 IAT。选中每个冻结帧 /故障记录，下面会显示当时的车辆运行参数。通过这里，我们了解了故障产生时的工况，当故障排除后试车时，模拟这个工况，如果故障码显示“通过”，说明故障已排除，可以交车了。

五、用 GDS2 诊断车辆－车辆诊断－数据流

1. 读取数据流

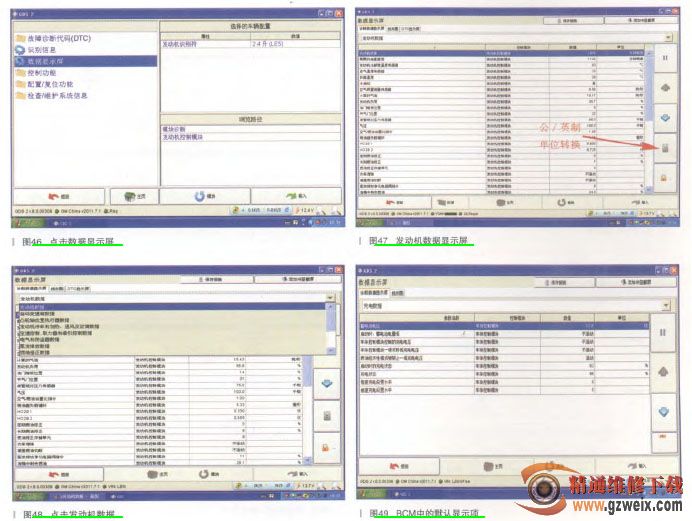

在模块诊断中，选择某个模块（如发动机控制模块），点击图 46 所示的数据显示屏，可显示发动机控制模块（ECM）的数据流，如图 47 所示。发动机的数据量很大，为方便查看数据，把不同类型的数据项归类，如图48 所示，点击“发动机数据”右侧的下拉箭头，可选择显示不同分类的发动机数据项，如自动变速器数据、凸轮轴位置执行器数据等。在其他模块的数据显示屏也是同理，图 49 是车身控制模块（BCM）中的默认显示项，即“充电数据”，点击“充电数据”右侧的下拉箭头，可选择显示不同分类的 BCM 数据项，如图50 所示。数据显示屏的右侧有一竖排按钮，可以控制数据显示屏暂停、所选择参数上下移动、公 / 英制单位转换及锁定参数等。

2. 锁定参数

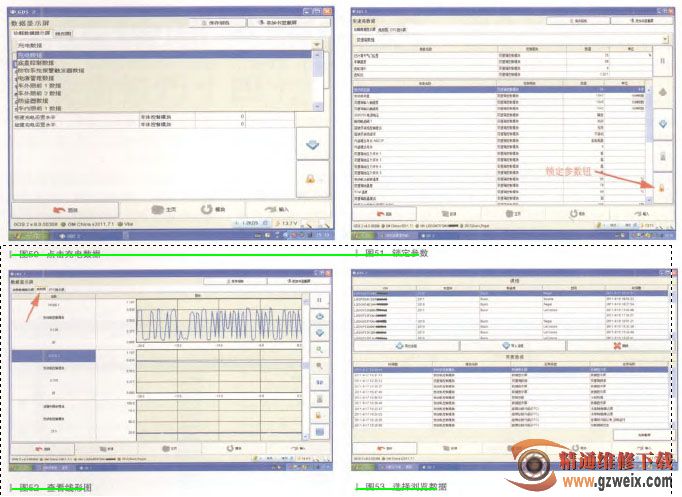

因为数据参数有可能很多，在一页显示不完，就需要翻页。有时候我们要持续关注某参数，要在翻页的同时某些参数固定显示的屏幕上方，不随翻页而变化，就需要锁定某些参数。有时候，我们需要对比几个参数，如变速器数据中的节气门开度、车速、挡位和传动比这 4 个参数，而这 4 个参数并没有连续出现，不方便对比，这也需要锁定这些参数。如图 51 所示，选择所需参数，然后点击锁定参数钮，则该参数被锁定，显示在屏幕上方，不随着翻页而消失。

3. 查看线形图

对于某些参数，查看图形比数字更直观，比如氧传感器。如图 52 所示，点击左上侧标签线形图，参数会以图形显示出来。在线形图中，仍可以暂停、所选择参数上下移动及锁定参数，还可能对图形放大、缩小、上移、下移、拉伸、压缩等。
