详解通用悍马4L60E自动变速器控制阀体改进
来源:汽车维修技师  作者:佚名  2016-06-24 09:04:58

    记得早在2011年的时候,曾接连大修过两个悍马H2的变速器,阀体部分使用美国索耐克斯的高性能配件(相当于一个修包)对阀体进行了改进。当时修第一辆时改进过程是颇费周折,先是翻译资料,施工过程打电话多方求助才算完成了阀体改进,交车后客户对修出来的效果很满意,换挡速度加快了,换挡感觉也更舒适。时光如箭,时隔近五年之后又接到了悍马H2自动变速器的大修,回想当年较高的客户满意度,还是决定对阀体进行改进,但一想到改进过程,印象却不那么清晰了,只是依稀记得光是阀体内的一个铁质垫片的位置就研究了好长时间。所以也就在正式维修之前想多做做功课,与同行交流改进阀体的各个步骤和细节。交流的结果有些令人失望,一说到这款4L60E变速器,人家都说需要对阀体进行改进,但问到具体的改进步骤,又多是语焉不详。所以这次维修完工后,就将具体过程总结了一下。
    TCC调压阀的检查与维修(适用于1998年前的变矩器无部分滑转功能摩擦材料的车辆)。
    首先要检查调压阀孔是否磨损,如果阀孔完好,下一步进行压力限制器安装;如果阀孔过度磨损,为了避免主油压泄漏,需要使用专用工具铰孔并安装阀套组件777754-04K。
    压力限制器安装:首先在阀体隔板上用1/16in的钻头钻一个孔,钻孔后需将隔板两侧的毛刺去掉,然后用一个锤子将一铝制柱塞砸进钻好的孔内(如图1所示)。在未铰过的孔内依次安装TCC限位弹簧、调压阀、孔塞(如图2所示);若TCC调压阀孔是铰过的,则安装调压阀阀套组件777754-04K(如图3所示)。使用调压阀阀套组件777754-04K内的TCC调压阀,TCC的施加油压被限制在100PSI以内(此次维修的车辆是2003年的,因此无须进行上述步骤。另外索耐克斯的修包内也不包括调压阀阀套组件777754-04K,但是包括一个调压阀,如图4所示,在本次维修的变速器型号中此配件无须安装)。







    1.伺服器部分(2-4挡制动带伺服器)的改进

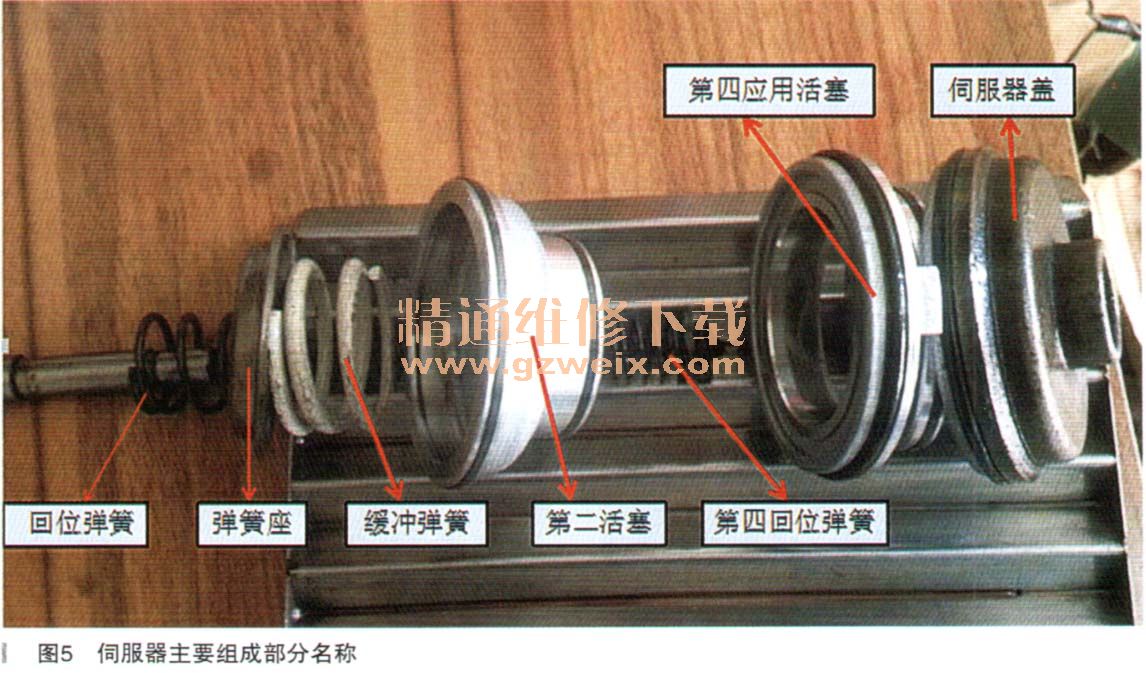

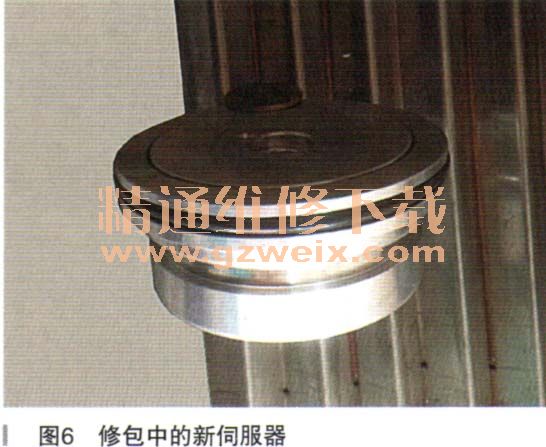

    原装的伺服器各部分名称如图5所示。其中需要放弃不用的部件有伺服器盖、第四应用活塞、第四回位弹簧。代替这些放弃掉不用的部件是一个新的伺服器(如图6所示)。


[1] [2] [3] [4]  下一页
