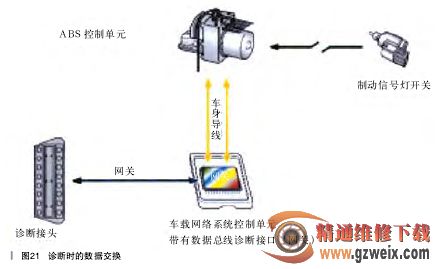

由于导线连接中有一个故障，制动信号灯开关未向ABS 控制单元提供信息。

ABS 控制单元连接在 CAN 驱动装置总线上，因而在它的故障码存储器中存储了一个故障。

为了使 车 辆 测 量 和信息系统VAS5051 能处理这些诊断数据，车辆网络系统控制单元内的数据总线诊断接口将诊断信息从 CAN 驱动装置数据总线转换到车身导线上。这时数据并没发生变化，也就是说 , 车身导线上的信息内容与CAN 数据总线上的是相同的。

卡宴 S 仪表报警故障

卡 宴       S，4.5L 发 动 机， 行 驶118054km，仪表报警：检查发电机发电量。

故障诊断：根据车辆维修施工单内容，主要诊断项是仪表系统有报警提示，所以首先进行仪表提示的确认。打开点火开关有“Start         Engine”的蓄电池电量低的警示信息、“Brake  Pad  Workshop”（制动片或制动盘磨损超限）的故障提示（前轮制动盘和制动片磨损到极限，本次车辆维修项中包括部件更换）。启动发动机后仍有“Start  Engine”的提示信息，观察仪表中的电压表，指示电压11.8Ｖ，说明应当是没有发电机充电电压，电压表中指示的值只是蓄电池的端电压。为了确认发电机是否进行正常充电，在车辆发动机舱左侧外接电源接柱上用万用表测量充电电压为13.8~14.2Ｖ之间，说明发电机充电电压正常；将车辆熄火，打开点火开关，用PIWIS       Tester进入组合仪表控制单元，读取故障码（12个）：

0455：Kessy 控 制单 元（舒 适 性CAN）

0457：车辆电气系统控制单元（舒适性 CAN）

◆     1320：空调系统控制面板

◆     1327：倒车辅助控制单元

◆     1331：驾驶员侧车门控制单元

◆     1332：乘客侧车门控制单元

◆     1333：左后车门控制单元

◆     1334：右后车门控制单元

◆     0470：单 线 操 作 中 的 舒 适 性CAN

◆     0469         ：信息娱乐 CAN，单线操作

◆     1305：信息娱乐 CAN

◆     0908：刮水器电机（带控制单元）

根据组合仪表中的故障提示，故障应当为车载网络 CAN 数据传输系统故障，所以用 PIWIS Tester 进入车载网关控制单元，读取故障码（16 个故障码中包括组合仪表中的12 个故障码信息内容）：

◆1330：后部便利设施控制单元

◆0484：磁场传感器（罗盘控制单元）

◆0459：         PCM          2

◆0466：转向柱开关（具有电气单元）

进入 DME 控制单元读取故障记忆：

◆Ｐ0564：巡航控制多功能输入电路

◆Ｐ1608：CAN——巡航控制

◆Ｐ1610：CAN 超时——空调
