2. 高速 GM LAN

在高速 GM LAN 上的模块有发动机控制模块（ECM）、自动变速器控制模块（TCM）、电子制动控制模块（EBCM）、车身控制模块（BCM）、自适应大灯高度控制模块（AHL）、车辆通信接口模块（VCIM，即安吉星 OnStar 模块）和燃油泵控制模块（FSCM）。高速 GM LAN 是一种串行数据传输，速度为 500kbit/s。高速 GM LAN 由两根电线相互扭结构成，分别是 CAN-H（2.5~3.5V）和CAN-L（1.5~2.5V）， 相 扭 结 是 因为防止对车辆其他设备产生电磁干扰，同时可以消除电压在 CAN-H 和CAN-L 上快速变化而产生的磁场对。

3. 底盘扩展 GM LAN底盘扩展 GM LAN 和高速 GMLAN 几乎相同，只是专用于底盘系统而已。在底盘扩展 GM LAN 的模块有电子制动控制模块（EBCM）、转向盘转角传感器（SAS）、多轴加速度传感器（IMU）。

4. 低速 GM LAN

低速 GM LAN 是单线结构，数据传输速度是 33.3kbit/s，诊断数据传 输 速 度 是 83.3kbit/s， 信 号 电 压0~4V。 低 速 GM LAN 可 以 在 点 火开关关闭的情况下通信。车身控制模 块（BCM） 是 低 速 GM LAN 的主 控 制 模 块。 在 低 速 GM LAN 上的模块有仪表（IPC）、车身控制模块（BCM）、气囊控制模块（SDM）、收音机（RADIO）、电子控制空调（ECC）模块、驻车辅助模块（UPA）、车辆通信接口模块（VCIM，即安吉星 OnStar 模块）、座椅控制模块（HVSM）、后座音响娱乐控制（RSE）、后座椅控制开关（S104）、右侧电动滑门模块（PSDM）、电动举升门模块（PLGM）等。

5.LIN 总线

LIN 总线是单线结构，电压为12V。2011 款 GL8 有 多 条 LIN 线，其中各车窗的主控模块是车身控制模块（BCM），两前照灯高度调节执行器的主控模块是自适应大灯高度控制模块（AHL），仪表板多功能开关（音响 / 空调操作面板）的主控模块是空调控制模块（ECC）和导航 DVD 显示屏。对售后诊断而言，只能通过主控模块获得对下级 LIN 模块的诊断信息（故障码），不能对 LIN 模块单独诊断。

三、无钥匙车辆启动

1. 功能说明无钥匙进入及启动系统取消了车

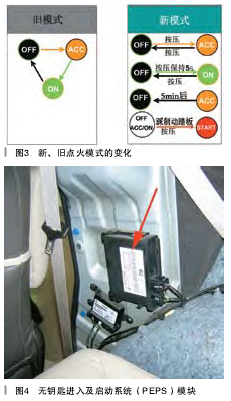

辆的点火开关，代之以点火模式按钮。当天线监测到钥匙在车内，且通过多模块组成的防盗验证后，按一下模式按钮，车辆进入附件接通（ACC）电源模式，再按一下，点火关闭（OFF）。在 OFF 模式，长按模式按钮５s 以上时，进入点火接通（ON）电源模式，再按一下关闭点火。如果要启动发动机，需在踩下制动踏板的同时，按下点火模式按钮。由此可见，这与以前新君威／新君越轿车点火模式的操作是不同的。两个比较如图3所示。在2011款以后的新君威／新君越轿车将采用新的点火控制模式。另外，对于2011款以前的新君威／新君越轿车，在维修中对车身控制模块（BCM）软件升级后，点火模式也会变成新状态。
