三、更换左或右碰撞主动式头枕引爆器F18
    警告：
    应注意处理安全气囊模块及燃爆式安全带拉紧装置的安全规定。不正确的操作会触发碰撞主动式头枕并造成伤害。
    关闭点火开关！
    需要的准备工作：
    ◇断开蓄电池负极导线
    ◇此维修工作需要一个助手
    注意：
    燃爆式技术更新最多允许进行5次，触发次数通过头枕支架上的标签标明，标签包含在备件范围内。

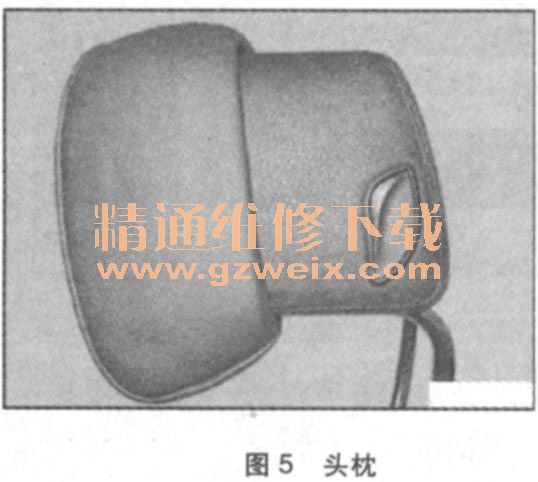

    初始情况：头枕在触发后处于碰撞位置（如图5所示）。

    提示：

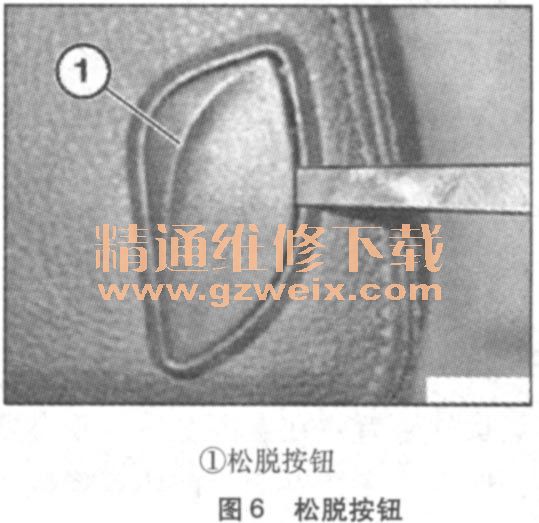

    按钮后面的预紧弹簧（如图6所示）。

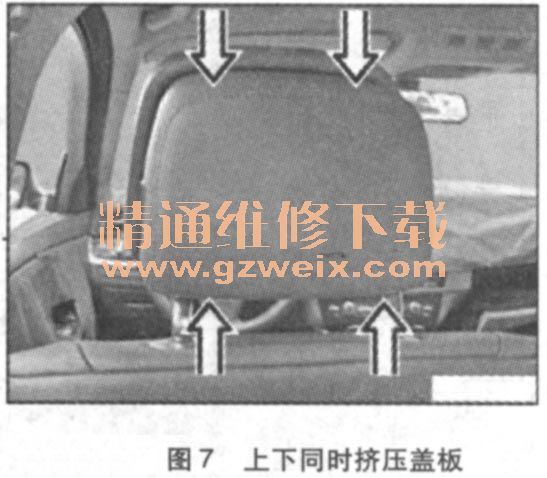

    拆下盖板：上下同时挤压盖板并向后拉。先是左边，后是右边（如图7所示）。

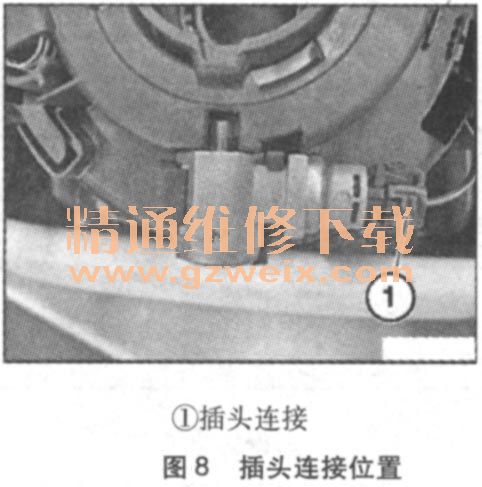

    拔下燃爆式装置：松脱插头连接（如图8所示）。

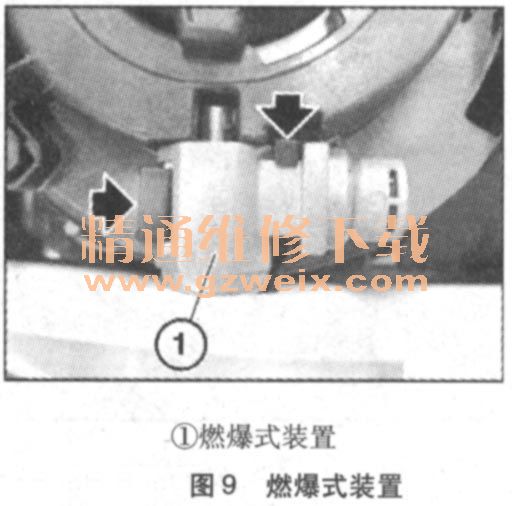

    拆卸燃爆式装置：松脱固定点上的燃爆式装置（如图9所示）。

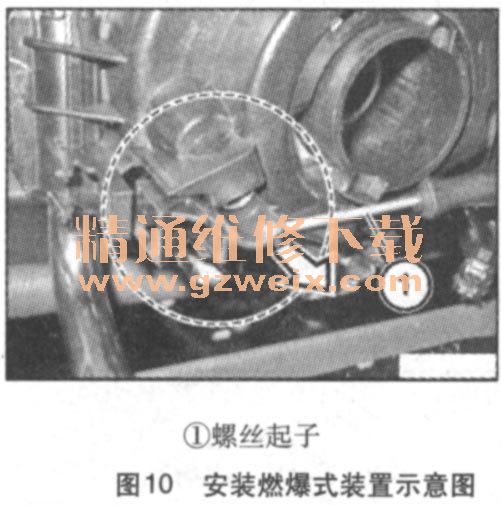

    安装燃爆式装置的工作步骤：将头枕推到一起，用螺丝起子将按钮的解锁机构完全拉出，保持解锁机构的位置（如图10所示）。

    提示：

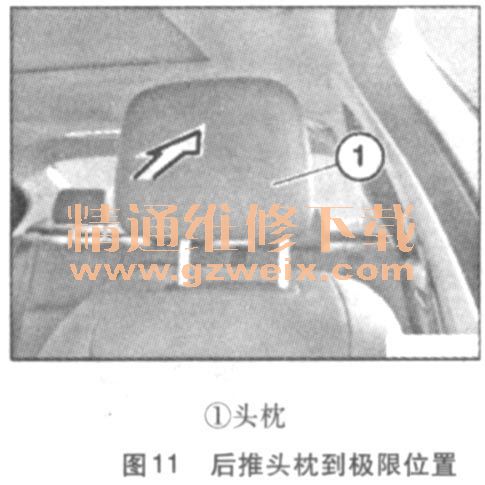

    此维修工作需要一个助手，用力向后推头枕的前部部件到极限位置，保持压住位置（如图11所示）。

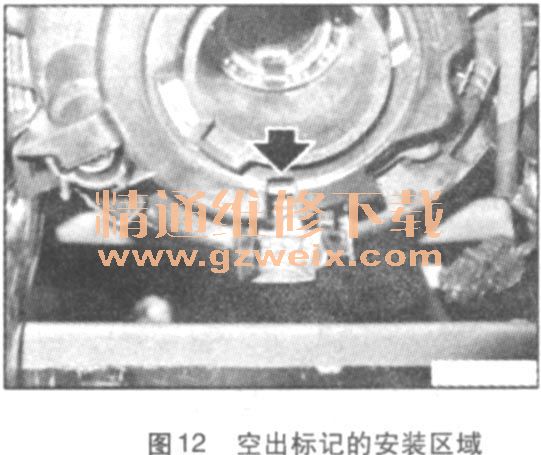

    一直压住头枕，直至燃爆式装置中标记的安装区域空出（如图12所示）。

    安装燃爆式装置：在空闲区域安装燃爆式装置的开口销，用力夹紧燃爆式装置。

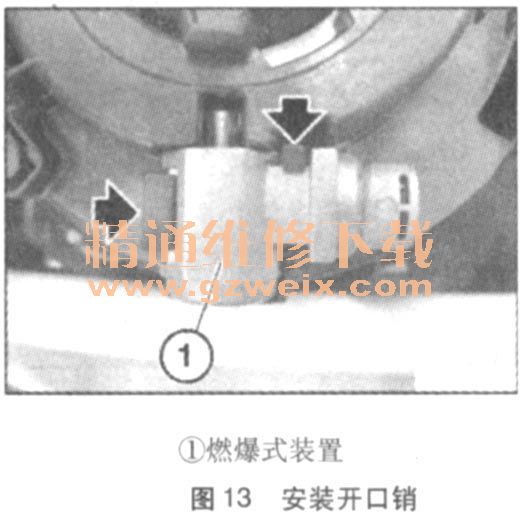

    安装说明：注意燃爆活化剂的正确位置和嵌入（如图13所示）。

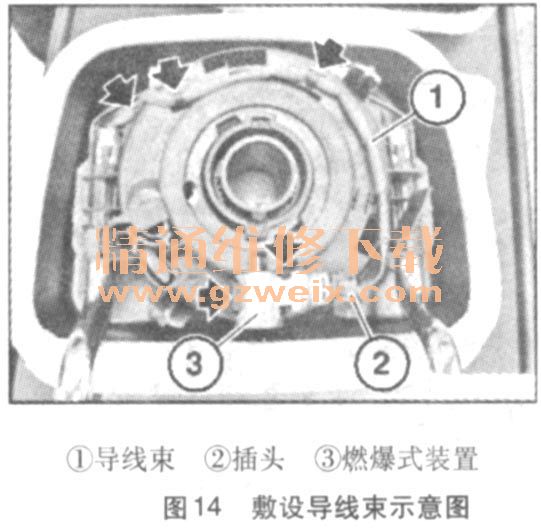

    敷设导线束：将导线束无张力固定在支承件中，连接和锁定插头连接，再次检查锁止凸耳中燃爆装置的正确位置（如图14所示）。

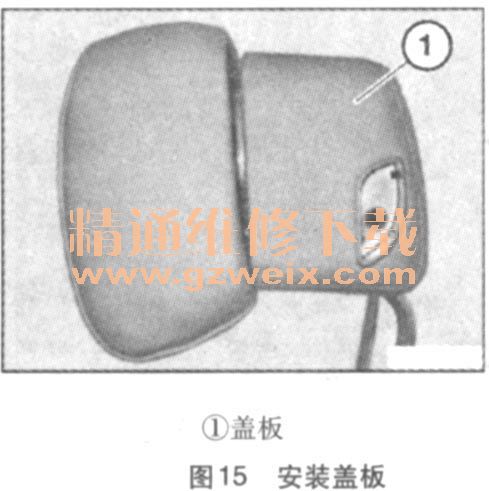

    安装盖板：将盖板卡到支承件上，必须听到盖板左右嵌入的声音（如图15示）。

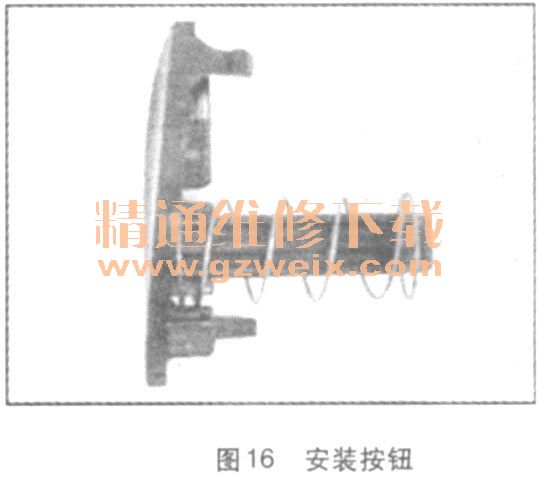

    安装按钮：安装带弹簧的按钮（如图16所示）。

    进行功能检查：检查舒适度调节。

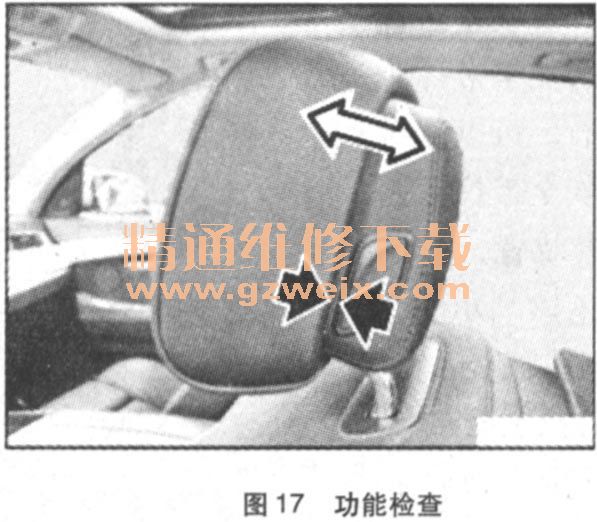

    安装说明：在头枕的前部部件和按钮之间的距离上能够检查正确安装，完全装入前部部件并比较距离（如图17所示）。
