（9）安装控制阀体

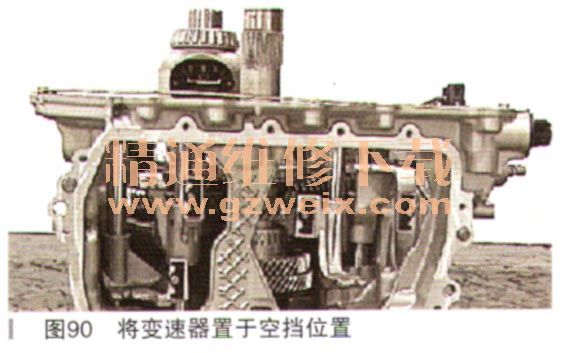

    第一步：将变速器置于空挡位置（如图90所示）。

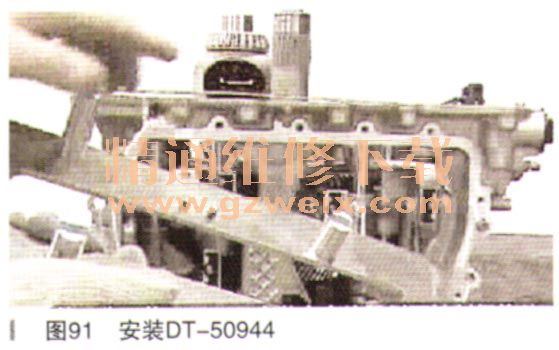

    第二步：将DT-50944安装在变速器侧面控制阀体处，工具上的4个槽口对应4个拨叉（如图91所示）。

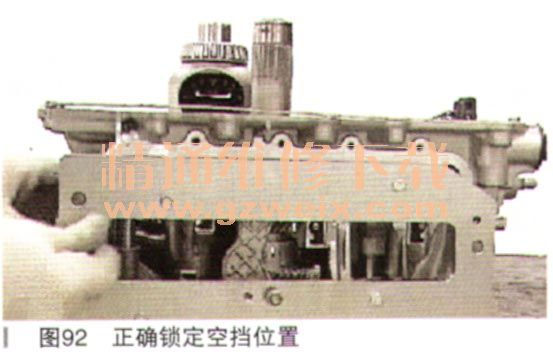

    第三步：将DT50944安装到位，即证明变速器空挡位置被正确锁定（如92所示）。

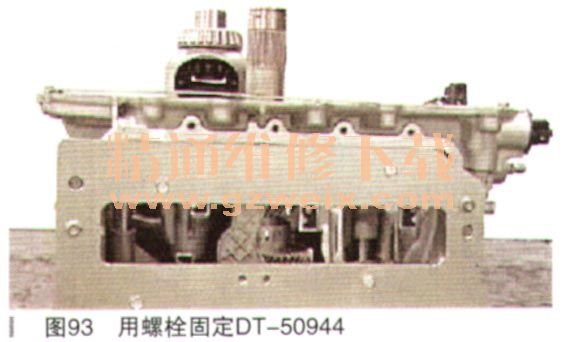

    第四步：使用螺栓将专用工具DT-50944固定在变速器上（如图93所示）。

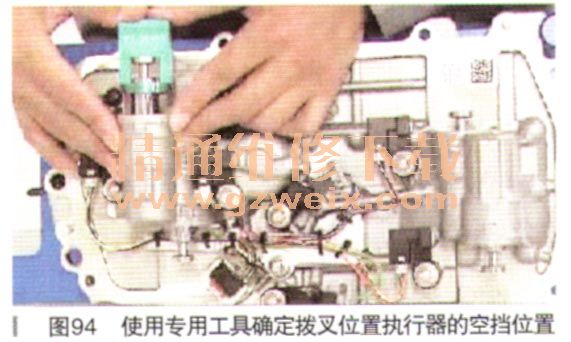

    第五步：将各拨叉位置执行器拉出后，使用专用工具DT-50943将其推回（如图94所示），即确定了拨叉位置执行器的空挡位置。

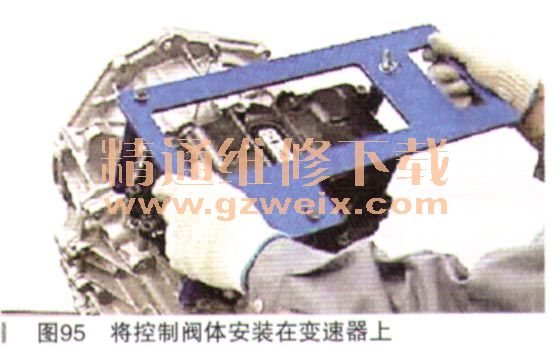

    第六步：在拆下DT-50944后，安装新的密封垫片，将控制阀体连同专用工具DT-51180垂直安装在变速器上（如图95所示）。

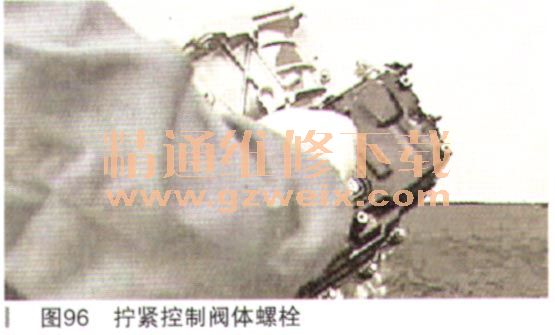

    第七步：按标准扭矩安装控制阀体螺栓（如图96所示）。

      （10）在更换了变速器前端盖或输入轴后需要进行选配离合器调整垫片操作

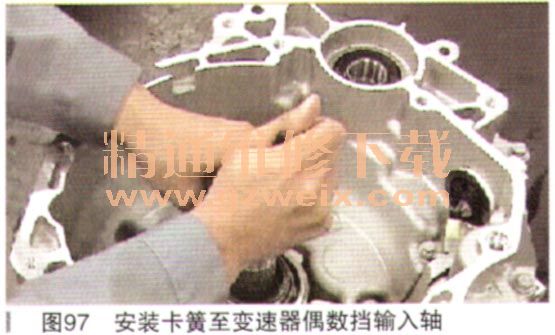

    第一步：将卡簧安装在变速器偶数挡输入轴上（如图97所示）。

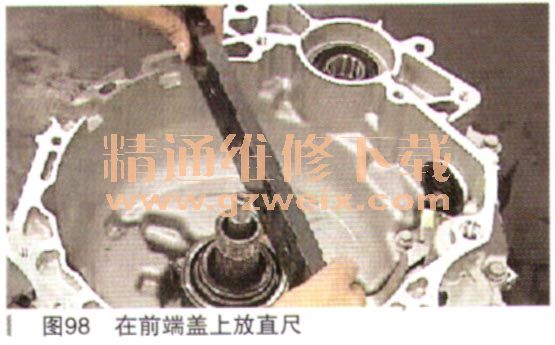

    第二步：将一把直尺横放在变速器前端盖上（如图98所示）。

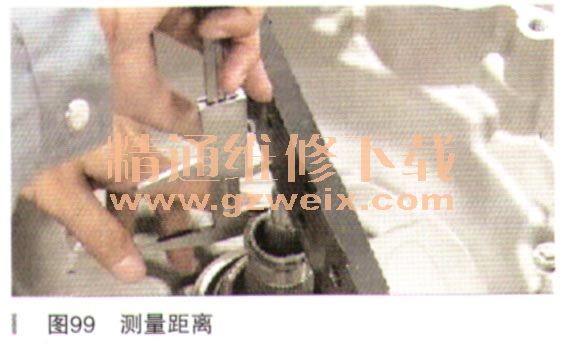

    第三步：使用卡尺测量从卡簧到直尺下表面的距离，根据测量值在维修手册中查找正确的调整垫片厚度（如图99所示）。
