(11)安装双离合器总成

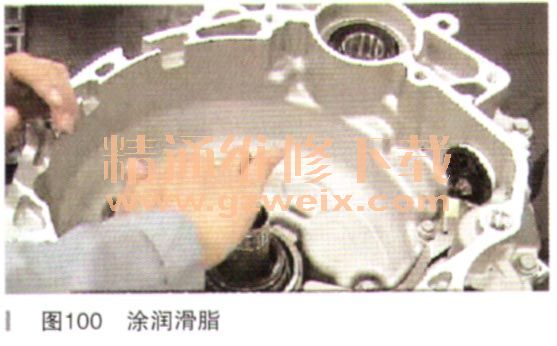

第一步:在偶数挡输入轴上涂少量润滑脂(如图100所示)。

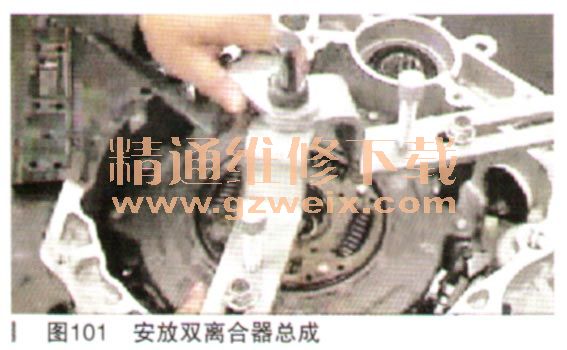

第二步:将双离合器总成连同专用工具安放到输入轴上(如图101所示)。

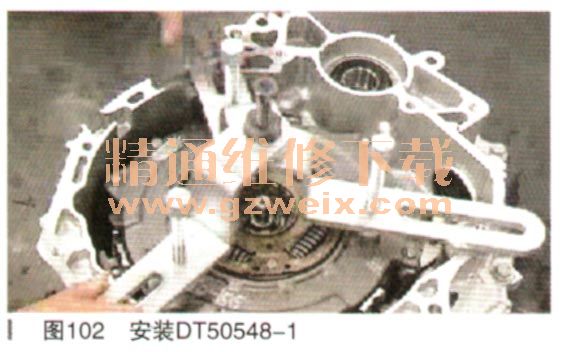

第三步:拆下专用工具,将DT50548-1安装在变速器前端盖上(如图102所示)。
第四步:安装DT50548-4和DT50548-2(如图103所示)。
第五步:拧紧DT50548-1中心螺栓,将双离合器总成压入,扭矩不能大于13N·m。
第六步:拆下DT50548-2和DT50548-4,将合适的调整垫片放入(如图104所示)。
第七步:将DT50548-4放在输入轴上(如图105所示)。
第八步:将卡簧通过DT50548-4的外表面推入偶数挡离合器的卡簧槽内(如图106所示)。
第九步:拆下所有专用工具。

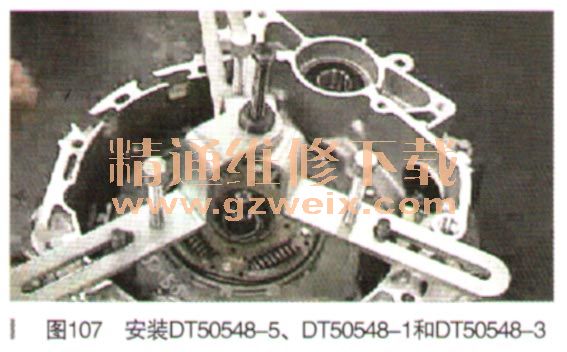

第十步:安装DT50548-5,DT50548-1和DT50548-3(如图107所示)。

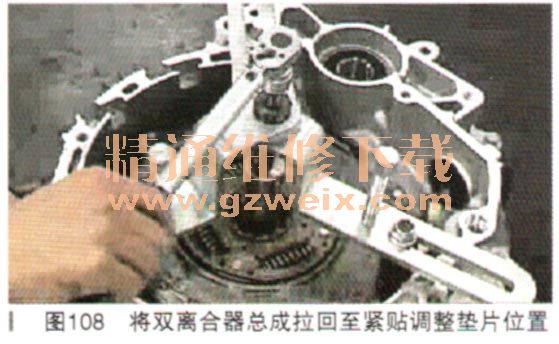

第十一步:拧紧DT50548-1中心螺栓至11.6N·m,将双离合器总成拉回至紧贴调整垫片的位置(如图108所示)。

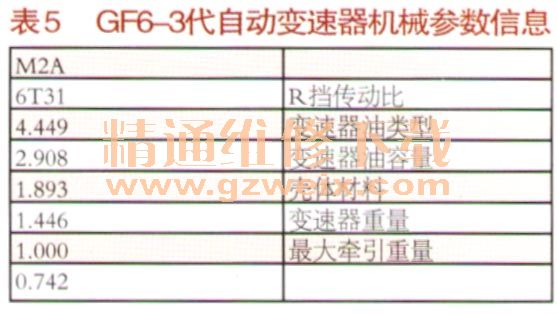

与GF6-2代自动变速器相比,GF6-3代自动变速器在油泵结构、安装位置、驱动形式等方面做了改动。为了配合启停系统的使用,GF6-3代变速器还增加了蓄能器的设计。表5为GF6-3代变速器机械参数信息。需要注意的是:每次更换变速器控制阀体总成时,需要对TCM重新编程。编程时需要记录旧阀体上的编码(如图109所示中红方框处),在SPS维修编程时输入。GF6-3代自动变速器的油泵为定排量双向作用叶片泵,油泵每旋转一周,实现两次吸排。在油泵高速运转时,主调压阀阀芯左移,可以将油泵右侧出口连接至回油端,减少泵油损失(如图110所示)。
